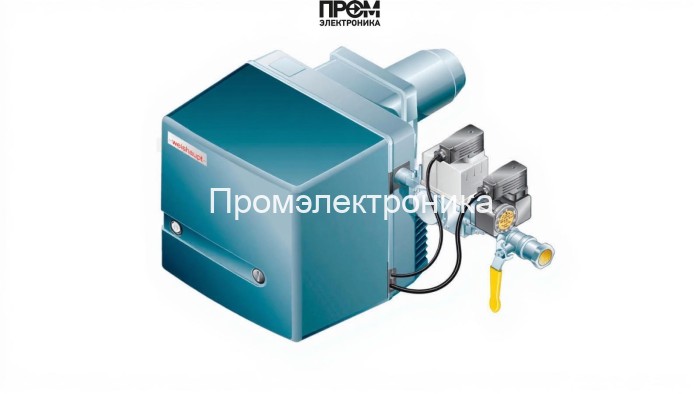

Дизельная горелка Weishaupt WL 5/1-B (исп. H-2LN) — техническое описание и структура

Техническое описание предназначено для специалистов по обслуживанию и интеграции. Модель Weishaupt WL 5/1-B (H-2LN) — одноступенчатая дизельная горелка с диапазоном мощности 16.5–37 кВт, Low NOx, разработана для надежного и экономичного нагрева в малых и средних теплогенераторах. Ниже приведены конструктивные узлы, функциональные особенности и эксплуатационные рекомендации в компактной и структурированной форме.

Ключевые узлы и компоненты

• Топливный насос — обеспечивает стабильную подачу дизельного топлива под заданным давлением, совместим с системой подогрева штока форсунки для работы при низких температурах.
• Форсунки — распыление топлива подбирается отдельно; конструкция форсуночного блока гарантирует равномерную факелизацию и минимальные эмиссии.
• Датчик пламени — оптический/ионный контроль наличия устойчивого горения; интегрирован с управляющей электроникой для немедленной блокировки при срыве горения.
• Топочный автомат (цифровой менеджер горения) — микропроцессорная система с двумя независимыми цепями контроля, осуществляет запуск, мониторинг, диагностику и связь по eBUS.
• Трансформатор розжига и электроды — высоковольтное образование искры и электродные узлы обеспечивают надежный поджиг в условиях переменного давления и влажности.
• Реле давления — контроль противодавления (рабочий диапазон от -0.2 до 0.45 мбар), предохраняет систему при несоответствии режима дымохода.
• Сервопривод — быстродействующее приведение воздушной заслонки, обеспечивает регламентированный воздушно-топливный состав при пуске и работе.
• Запорный клапан (быстродействующий) — предотвращает обратную подачу топлива при остановке, входит в систему мер безопасности.

Технические параметры (кратко)

• Мощность: 16.5–37 кВт
• Расход топлива: 3.1 кг/ч
• Длина пламенной трубы: 231 мм
• Электропитание: 220 В, электродвигатель 90 Вт, потребляемая мощность 139 Вт
• Масса: 11.2 кг; габариты: 53.9×28.6×29.2 см
• Рабочая температура: от −15 до +40 °C

Эксплуатация и обслуживание

• Регулярно проверять состояние форсунок, подогрева штока и герметичность запорного клапана.
• Тестировать датчик пламени и трансформатор розжига при профилактических работах; проводить проверку реле давления на соответствие рабочих параметров.
• Обновление и калибровка топочного автомата рекомендуется при интеграции в системы мониторинга по eBUS.

Weishaupt WL 5/1-B — решение для проектов 2026 года, где важны низкие выбросы, точный контроль горения и простота интеграции в современные котельные и водогрейные установки.
