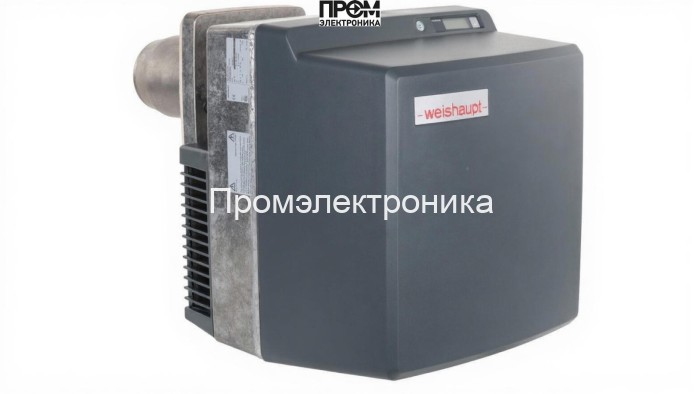

Дизельная горелка Weishaupt WL 30 Z-C, исп. стандартное.

Техническое описание
Дизельная горелка Weishaupt WL 30 Z‑C (арт. 24131321) — промышленный автоматический агрегат двухступенчатого регулирования мощности, предназначенный для сжигания лёгкого жидкого топлива (EL). Модель обеспечивает номинальную мощность в диапазоне от 73 до 331 кВт и рассчитана на эксплуатацию в котельных и теплогенераторах, соответствующих EN303‑2 / DIN 4702‑1. Бренд: Германия (Weishaupt). Электропитание: 220 В.

Ключевые технические характеристики

• Вид топлива: дизельная (EL).
• Мощность: от 73 до 331 кВт (покрывает диапазон потребностей для отопительных и водогрейных установок).
• Исполнение: двухступенчатая (плавный переход между ступенями для снижения выбросов при пуске).
• Тип пламенной трубы: стандартная; длина пламенной трубы: 169 мм.
• Расход топлива: 6.15–27.8 кг/ч.
• Потребляемая электрическая мощность: 592 Вт.
• Противодавление: от −2 до 3.5 мбар (корректировка подачи воздуха и топлива под рабочие условия).
• Уровень шума: 72 дБ (защитный звукоизолирующий кожух в комплекте).
• Физические параметры: вес 28 кг; габариты 64.9×42×46 см; комплектация — с огневой головой (головой сгорания).
• Рабочая температура: от −10 до +40 °C; эксплуатация в закрытых, сухих помещениях.

Конструкция и состав горелки

Конструкция Weishaupt WL 30 Z‑C — компактный моноблок с удобным доступом к обслуживаемым элементам. В состав горелки входят:

• огневая голова (пламенная труба, длина 169 мм);
• форсунка механического распыления топлива (обеспечивает однородность топливовоздушной смеси);
• топочный вентилятор с электродвигателем (обеспечивает подачу воздуха при противодавлении −2…3.5 мбар);
• топочный насос подачи топлива и система трубопроводов;
• трансформатор поджига и система воспламенения;
• датчик контроля пламени и блок управления (менеджер горения) с дисплеем;
• корпус с эргономичным звукоизолирующим кожухом и монтажный фланец.

Преимущества

• Высокий КПД и сниженные выбросы — оптимизированное распыление и управление горением.
• Широкий диапазон мощности 73–331 кВт — подходит для разных тепловых нагрузок.
• Автоматизация: менеджер горения с выводом параметров на дисплей и возможность подключения к eBUS для удалённого мониторинга.
• Компактность и малый вес (28 кг) — упрощают монтаж и замену.
• Надёжные европейские комплектующие и продуманная конструкция для обслуживания.
• Низкий уровень шума 72 дБ благодаря звукоизолирующему кожуху.

Области применения и примеры использования

• Отопительные котлы блоковой мощности на объектах коммерческой и промышленной сферы.
• Водогрейные установки для горячего водоснабжения предприятий и коммунальных объектов.
• Теплогенераторы в сельскохозяйственных комплексах и тепличных хозяйствах.

Примеры: замена устаревших горелок в котельной жилого комплекса мощностью ~150 кВт; установка на резервный водогрейный котёл на пищевом предприятии; использование в составе модульного котельного узла для объектов с переменной нагрузкой.

Совместимость с котлами

• Рекомендуется для котлов и теплогенераторов, соответствующих стандартам EN303‑2 и DIN 4702‑1.
• Подходит для котлов с рабочей температурой в диапазоне эксплуатации горелки −10…+40 °C и допустимым противодавлением −2…3.5 мбар.
• При монтаже требуется проверка соответствия топочной камеры и размеров фланца с огневой головой длиной 169 мм.

Монтаж, эксплуатация и обслуживание

• Монтаж производит квалифицированный сервисный инженер: выверка фланца, подключение электропитания 220 В и топливной линии, настройка насосного давления и форсунки.
• Пусконаладка: проверка параметров менеджера горения, испытание датчика пламени и трансформатора поджига.
• Регулярное обслуживание: очистка огневой головы и форсунки, проверка герметичности топливной магистрали, контроль состояния электродвигателя и вентилятора, проверка и калибровка датчика пламени.
• Рекомендуемый интервал проверок — согласно регламенту производителя и в зависимости от качества топлива: визуальный осмотр ежемесячно, полное сервисное обслуживание 1–2 раза в год.

Безопасность

• Блок управления автоматически блокирует работу при аномалиях пламени или сбоев датчиков; предусмотрён ручной сброс.
• Установка только в помещениях, защищённых от осадков и конденсации, с достаточным доступом воздуха.

FAQ — часто задаваемые вопросы

• Какие типы топлива допустимы? — Горелка рассчитана на лёгкое жидкое топливо EL (дизель).
• Можно ли подключить к системе удалённого мониторинга? — Да, предусмотрена поддержка шины eBUS для интеграции с системами управления.
• Какой расход топлива при средней нагрузке? — В типичном режиме эксплуатации расход составляет в диапазоне 6.15–27.8 кг/ч в зависимости от мощности.
• Какие условия помещения для установки? — Температура от −10 до +40 °C, влажность до 80%, помещение закрытое, защищённое от осадков.
• Требуется ли дополнительная шумоизоляция? — Горелка оснащена звукоизолирующим кожухом (72 дБ); при необходимости можно дополнительно шумопоглощать корпуса котла.

Для оптимального подбора, поставки и сервисного сопровождения рекомендуем приобретать оборудование у компании Промэлектроника — специалисты выполнят подбор по нагрузке, монтаж и гарантийное обслуживание. Контакт: sales@prom-elec.com

Габариты и вес: 64.9×42×46 см, масса 28 кг. Потребляемая электрическая мощность 592 Вт. Противодавление воздуха −2…3.5 мбар. Уровень шума 72 дБ.
