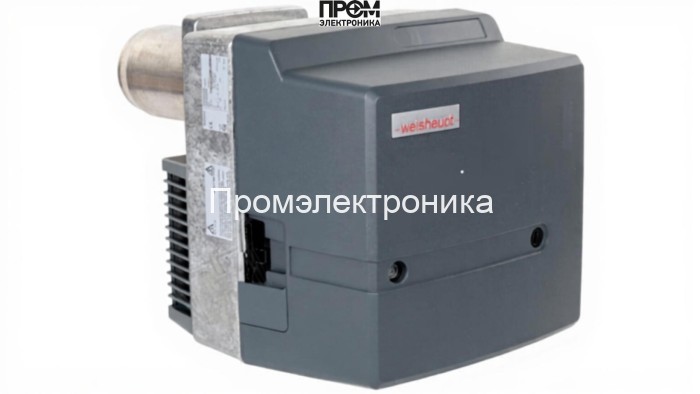

Дизельная горелка Weishaupt WL 20/2‑C — техническое описание

Weishaupt WL 20/2‑C в стандартном исполнении — промышленная одноступенчатая дизельная горелка, спроектированная для эксплуатации в котельных и технологических установках мощностью 70–150 кВт. Устройство сочетает модульную компоновку и проверенные компоненты, что обеспечивает стабильность факела, простоту обслуживания и безопасность при эксплуатации в диапазоне температур от −10 до +40 °C и противодавлении от −1 до 1.5 мбар. Электропитание — 220 В, потребляемая мощность 320–430 Вт, расход топлива 5.9–12.6 кг/ч, длина пламенной трубы 174 мм.

Конструкция горелки включает ряд критически важных узлов, каждый из которых выполняет определённую функцию в обеспечении надёжного розжига, дозирования топлива и контроля пламени. Ниже приведён технический перечень основных деталей и их назначение:

• Топливный насос — дозирует и подаёт топливо под постоянным давлением к форсунке; рассчитан на высокую цикличность и минимальные перепады давления.
• Форсунки — обеспечивают распыление топлива с заданной формой факела, согласованы с длиной пламенной трубы 174 мм и диапазоном мощности;
• Датчик пламени — обеспечивает надёжную индикацию наличия факела и формирует вход для системы автоматического выключения при сбоях;
• Топочный автомат — центральный блок управления, реализует последовательность розжига, контроль времени преддувки, проверки блокировок и логики безопасной остановки;
• Трансформатор розжига — генерирует высоковольтные импульсы для электродов, требуемые для инициации воспламенения;
• Реле давления — контролирует давление в топливной магистрали и/или тягу воздуха, интегрируется в защитные цепи;
• Сервопривод (актуатор) — реализует точное позиционирование клапанов и заслонок в ответ на команды автоматики;
• Клапан — запорный и (при необходимости) регулирующий элемент на подаче топлива, исключает протечки и обеспечивает мгновенную блокировку;
• Электроды — элементы розжига и/или ионизационного контроля пламени, критичны для надёжного старта и мониторинга работы.

Принцип работы, монтаж и эксплуатация

При запуске топочный автомат инициирует преддувку, после чего трансформатор розжига и электроды обеспечивают искрообразование. Топливный насос подаёт дизель к форсункам, которые формируют факел в головке сгорания. Датчик пламени подтверждает устойчивое горение; в случае отсутствия сигнала автоматика блокирует подачу топлива через клапан. Реле давления контролирует параметры системы и предотвращает опасные режимы.

Рекомендации по обслуживанию и SEO‑ориентированные преимущества 2026

• Регламент: визуальный осмотр и проверка форсунки, насоса и датчика пламени каждые 1 000–2 000 моточасов;
• Замена электродов и проверка трансформатора розжига при признаках нестабильного розжига;
• Профилактика сервопривода и проверка герметичности клапана для предотвращения потерь топлива;
• Мы рекомендуем использование оригинальных запасных частей (форсунки, насос, датчик пламени) для сохранения заводских характеристик и энергоэффективности.

Weishaupt WL 20/2‑C — выбор для объектов, где важна надёжность, простота сервиса и соответствие современным требованиям безопасности и энергоэффективности. Технический дизайн обеспечивает низкий уровень шума (75 дБ), компактные габариты (56.7×35.8×37.6 см) и удобство интеграции с существующей автоматикой котельной.
