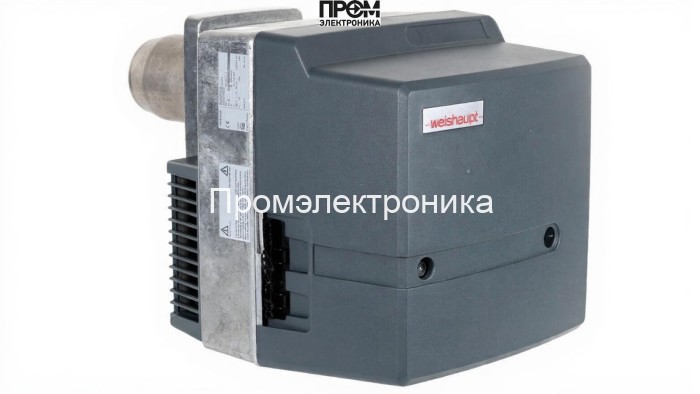

Техническое описание дизельной горелки Weishaupt WL 20/1‑C (исп. Z)

Дизельная горелка Weishaupt WL 20/1‑C — профессиональное решение для котельных средней мощности (50–120 кВт). Конструкция спроектирована с акцентом на модульность, ремонтопригодность и стабильность горения при условиях промышленной эксплуатации. Исполнение — двухступенчатое, питание 220 В, электропотребление 320–430 Вт. Расход топлива варьируется от 4.2 до 10.1 кг/ч, масса устройства — 20 кг.

Ключевые технические преимущества

• Диапазон мощности 50–120 кВт — универсальность для водогрейных и паровых котлов средней мощности.
• Двухступенчатая система управления — надёжный переход между режимами, простая логика управления.
• Компактная пламенная труба 144×108 мм — оптимизированная геометрия факела и эффективное сгорание.
• Низкие электроэнергетические требования — подключение к сети 220 В, потребление 320–430 Вт.
• Рабочий диапазон противодавления −0.5 … 1.5 мбар обеспечивает стабильность в различных топочных условиях.

Конструктивные узлы и состав горелки

Модель WL 20/1‑C состоит из взаимозаменяемых модулей, что упрощает диагностику и обслуживание. Основные элементы:

• топливный насос — обеспечивает стабильную подачу и дозирование дизельного топлива;
• форсунки — формируют факел, адаптированы под заявленный диапазон расхода 4.2–10.1 кг/ч;
• топочный автомат — центральный блок управления режимами и защитами горелки;
• датчик пламени — быстрый и надёжный контроль наличия факела, предусмотрен для безопасного отключения;
• трансформатор розжига и электроды — инициирование искрового разряда при старте;
• реле давления — контроль и блокировка при отклонениях параметров в топочной камере;
• серво-привод (сервопривод) — точное позиционирование заслонок и регуляция подачи воздуха;
• клапан (в том числе предохранительный и запорный) — герметичность топливной магистрали и безопасность при останове.

Эксплуатация и регламент

• Ежемесячная визуальная проверка головы сгорания и пламенной трубы на предмет нагара.
• Регулярная проверка и обслуживание топливного насоса, форсунок и клапанов — критично для стабильности факела.
• Тесты датчика пламени и трансформатора розжига при каждой профилактике.
• Замена фильтров топлива и проверка реле давления по регламенту производителя.

Применение и совместимость

Горелка подходит для модульных котельных, коммунальных и промышленных объектов, где требуется надёжная двухступенчатая автоматика и простота сервисного обслуживания. Рекомендуется использовать оригинальные комплектующие Weishaupt для сохранения рабочих характеристик и соответствия гарантийным условиям.
