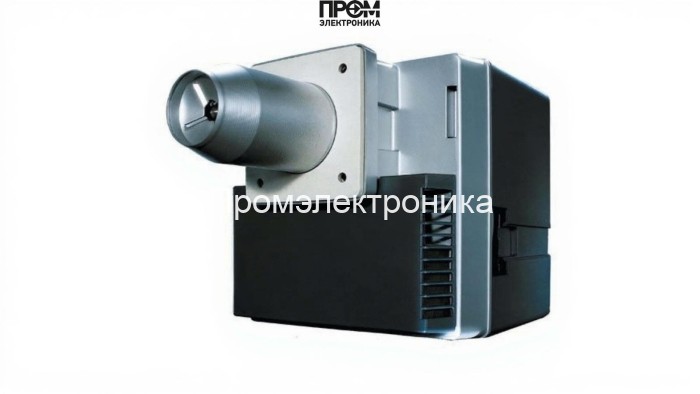

Дизельная горелка Weishaupt WL 10/3‑D — техническое описание и состав узлов

Дизельная горелка Weishaupt WL 10/3‑D (арт. 24111157) — промышленный двухступенчатый агрегат мощностью 50–100 кВт, спроектированный для стабильного и экономичного сжигания лёгкого жидкого топлива. В этом техническом обзоре приведены конструктивные элементы, функциональные интерфейсы и рекомендации по эксплуатации с акцентом на надёжность и интеграцию в современные системы управления котельными 2026 года.

Ключевые конструктивные элементы

• Топливный насос — обеспечивает стабильное поджатие топлива к форсунке, допускает регулировку рабочего давления для малого и большого режимов, выполнен с увеличенным ресурсом и фильтрацией, соответствующей требованиям промышленной эксплуатации.
• Форсунки — механическое распыление топлива с возможностью подбора типоразмера в зависимости от мощности и требуемой экономичности; оптимизированы для минимизации отложений и равномерного распыла.
• Датчик пламени — электронный сенсор с контролем уровня сигнала и быстрым откликом, интегрируется с топочным автоматом для моментальной блокировки при отсутствии стабильного горения.
• Топочный автомат — микропроцессорный контроллер с двойным контролем логики безопасности; выполняет последовательность розжига, диагностику, управление ступенями и связь по интерфейсу eBUS.
• Трансформатор розжига — генератор высокого напряжения для электродов, с защитой от перегрузок и стабильным формированием искрового разряда при минусовых температурах.
• Реле давления — контролирует давление воздуха/противодавление в топке (диапазон -0.5…1 мбар), обеспечивает останов при выходе параметров за пределы безопасности.
• Сервопривод — механический исполнитель для регулирования воздуха и положения клапана/шибера, с возможностью подстройки времени реакции и позиционного контроля.
• Клапан — топливный или воздушный запорный элемент с быстрым перекрытием, выполнен из коррозионностойких материалов и рассчитан на многократные циклы срабатывания.
• Электроды — элементы розжига и контроля искрового промежутка; устанавливаются в огневой голове и обеспечивают стабильное воспламенение при разных режимах работы.

Функциональные особенности и эксплуатация

• Двухступенчатая схема работы позволяет оптимизировать расход топлива и поддерживать высокий КПД в частичных нагрузках.
• Система управления поддерживает удалённый мониторинг и телеметрию по eBUS, что упрощает интеграцию в сетевые решения отопительных пунктов.
• Модульная компоновка облегчает доступ к форсунке, насосу и трансформатору розжига при плановом обслуживании.
• Рекомендуемые регламенты: проверка форсунки и фильтров раз в сезон, контроль сигналов датчика пламени и функционального теста топочного автомата при вводе в эксплуатацию.

Вывод

Weishaupt WL 10/3‑D — компоновка, ориентированная на индустриальную надёжность: долговечные топливный насос и форсунки, точный датчик пламени, отказоустойчивый топочный автомат, защищённый трансформатор розжига, реле давления и качественные электроды. Совокупность этих узлов обеспечивает стабильное, безопасное и экономичное горение в котлах 50–100 кВт при соблюдении регламентов обслуживания и корректной интеграции в систему управления.
