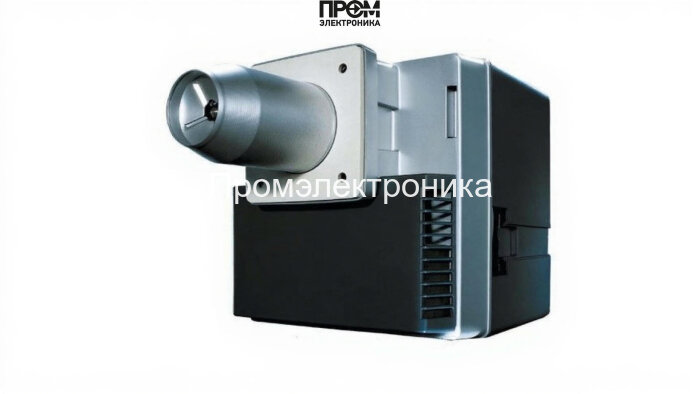

Дизельная горелка Weishaupt WL 10/3‑D — техническое описание и конструктивные узлы

Дизельная горелка Weishaupt WL 10/3‑D разработана как компактный, надёжный и легко обслуживаемый модуль для маломощных и средних котельных установок. Конструкция оптимизирована под одноступенчатую схему управления с диапазоном мощности 50–90 кВт, что обеспечивает стабильное горение при расходе топлива около 8,4 кг/ч. Устройство спроектировано с учётом современных требований энергоэффективности и безопасности, совместимо с системной шиной eBUS для удалённого мониторинга и диагностики.

Ключевые технические параметры

• Мощность: 50–90 кВт (одноступенчатая регулировка).
• Расход топлива: ≈ 8,4 кг/ч при номинальной нагрузке.
• Пламенная труба: стандартная, длина 140 мм.
• Электропитание: 220 В; потребляемая мощность 215 Вт; электродвигатель 130 Вт.
• Рабочий диапазон давления в камере сгорания: −0,5…1 мбар.
• Габариты корпуса: 48,5×33×35,3 см; масса: 14 кг.

Конструктивные узлы и состав горелки

Горелка состоит из набора взаимосвязанных компонентов, каждый из которых отвечает за функциональную надёжность и безопасность системы. В состав входят:

• Топливный насос — дозирование и подача жидкого топлива EL, обеспечивает стабильное давление подачи к форсунке.
• Форсунки — распыление топлива с заданной факел-геометрией; подлежат периодической проверке и чистке.
• Датчик пламени — оптический/ионный контроль наличия горения для аварийного отключения при погасании.
• Топочный автомат — управляющий модуль с двумя контролирующими процессорами для мониторинга циклов розжига и защиты.
• Трансформатор розжига и электроды — формирование искрового разряда при запуске; электроды требуют контроля состояния и установки зазора.
• Реле давления — контроль давления топлива в шлейфе; предотвращает работу при аварийных перепадах.
• Сервопривод и клапан — позиционирование воздушной заслонки и регуляция подачи воздуха/топлива для поддержания стабильного соотношения.
• Вентилятор и корпус с сервисными панелями — обеспечение необходимого подпора воздуха и упрощённый доступ для обслуживания.

Эксплуатация и сервис

• Монтаж и пусконаладка должны выполняться квалифицированным персоналом в соответствии с нормативами EN и DIN.
• Регулярные регламенты: проверка форсунок, состояние электродов, тест датчика пламени и контроль реле давления — минимум 1 раз в год.
• При замене узлов использовать оригинальные комплектующие Weishaupt для сохранения рабочих параметров и соответствия сертификатам.

Данное техническое решение рекомендовано для котлов малой и средней мощности, где требуются компактность, простота обслуживания и интеграция в автоматизированные системы управления отоплением. Оптимизированная автоматика и набор контрольных узлов обеспечивают высокий уровень надёжности и соответствие современным требованиям энерго‑ и экологической эффективности.
