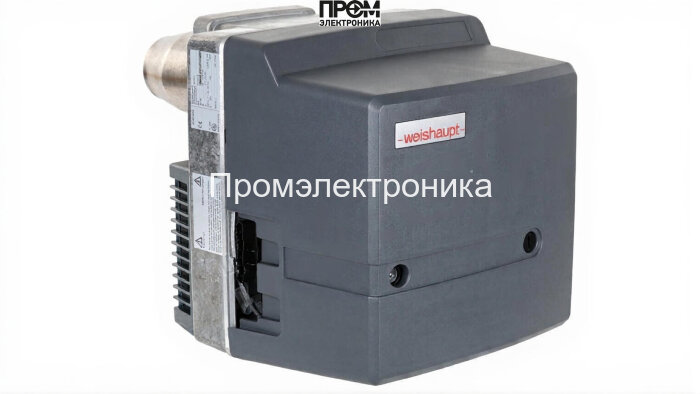

Дизельная горелка Weishaupt WL 10/2‑D — техническое описание и состав

Weishaupt WL 10/2‑D — одноступенчатая дизельная горелка промышленного класса для котловной отдачи 35–70 кВт. Конструкция спроектирована для стабильной работы в диапазоне температур от −10 до +40 °C и рассчитана на интеграцию в малые и средние котельные. Описание выполнено в техническом стиле с акцентом на ключевые узлы, эксплуатационные параметры и требования к монтажу.

Ключевые характеристики

• Мощность: 35–70 кВт; расход топлива при номинале ≈ 5.9 кг/ч.
• Питание и потребление: 220 В, потребляемая мощность 215 Вт.
• Тип: одноступенчатая, длина пламенной трубы 137 мм, стандартная огневая голова.
• Противодавление в камере: −0.5 … 0.8 мбар; уровень шума 69 дБ; вес 14 кг.

Состав и основные узлы горелки

Ниже перечислены основные детали и их функциональное назначение в составе WL 10/2‑D — информация полезна для проектирования, диагностики и обслуживания.

• Топливный насос — обеспечивает точную подачу дизельного топлива к форсункам; выполнен с учётом минимизации пульсаций давления в магистрали.
• Форсунки — образуют аэрозоль заданной дисперсности для стабильного горения; взаимозаменяемы при модернизации под другой расход.
• Запорный клапан (быстродействующий) — исключает утечку топлива при остановке, повышает безопасность и сокращает время остановки/запуска.
• Датчик пламени — обеспечивает электрическую фиксацию наличия факела; интегрирован в систему топочного автомата для моментального отключения при срыве горения.
• Топочный автомат — микропроцессорный контроллер управления стадиями розжига, горения и защиты; поддерживает самодиагностику и интерфейс мониторинга.
• Трансформатор розжига и электроды — генерируют высоковольтную искру для надёжного воспламенения топливной смеси; конструкция рассчитана на длительные циклы пуска.
• Реле давления — контролирует подачу воздуха и препятствует работе при нарушениях давления в топке; объединяется с вентиляторным модулем.
• Сервопривод — управляет воздушной заслонкой, обеспечивает фазировку подачи воздуха и топлива в процессе запуска и работы.

Эксплуатация, техническое обслуживание и SEO‑важные рекомендации

• Регулярно проверяйте состояние форсунок и герметичность топливной цепи; замена при снижении качества распыла.
• Контроль датчика пламени и проверка трансформатора розжига при нестабильных розжиговых циклах.
• Периодическая калибровка топочного автомата и проверка реле давления для избежания ложных блокировок.
• При монтаже соблюдайте требования по противодавлению (−0.5…0.8 мбар) и резерву питания 220 В.

Weishaupt WL 10/2‑D обладает компактной компоновкой, упрощённой доступностью сервисных узлов и высокой надёжностью в профессиональных условиях — оптимальное решение для современных котельных с требованиями по эффективности, экологии и автоматизации.
