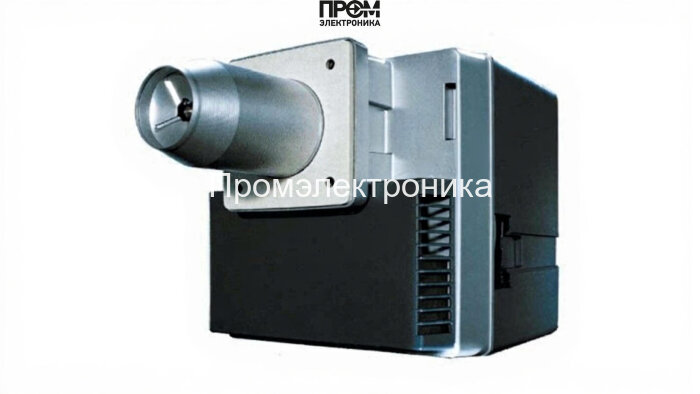

Дизельная горелка Weishaupt WL 10/2-C, исп. Z

Техническое описание дизельной горелки Weishaupt WL 10/2-C, исполнение Z

Дизельная горелка Weishaupt WL 10/2-C — промышленно-инженерное решение для маломощных котлов, обеспечивающее стабильное и экономичное сжигание лёгкого жидкого топлива (EL) в диапазоне 35–70 кВт. Конструкция ориентирована на долговременную эксплуатацию в условиях котельных по стандартам EN/DIN, с уменьшенным уровнем шума и упрощённым доступом к сервисным узлам. Электропитание однофазное 220 В, номинальный расход топлива при полной нагрузке ≈5.9 кг/ч, длина пламенной трубы 140 мм.

Ключевые технические узлы и состав горелки

• Топливный насос — обеспечивает стабильное давление подачи топлива и равномерную подачу к форсунке, адаптирован к работе с EL.
• Форсунки — мелкодисперсное распыление топлива для оптимизации процесса горения и снижения выбросов.
• Датчик пламени — обеспечивает непрерывный контроль горения и быстрое отключение в случае детекции нестабильности.
• Топочный автомат — микропроцессорная система управления с диагностикой режимов, защитой и возможностью интеграции в шину управления eBUS.
• Трансформатор розжига — генератор искрового разряда для надёжного запуска пламенной головы при различных условиях топлива и температуры.
• Реле давления — контроль давления в системе подачи воздуха/топлива для защиты от некорректной работы при обратном давлении до 0.8 мбар.
• Сервопривод — управляет положением клапанов и ступенями мощности, обеспечивает точное дозирование подачи топлива при переходе между режимами.
• Клапан — запорный элемент системы подачи топлива, реализует безопасное перекрытие при аварийных ситуациях.
• Электроды — элементы розжига и контроля искрообразования, выполнены с учётом длительной износостойкости.

Технические параметры и эксплуатационные требования

• Диапазон мощности: 35–70 кВт; двухступенчатая регулировка мощности.
• Электропитание: 220 В; номинная потребляемая мощность до 200 Вт; электродвигатель вентилятора — 130 Вт.
• Рабочая температура: от −15 до +40 °C; противодавление допускается в пределах от −0.5 до 0.8 мбар.
• Габариты и масса: 48.5 × 33 × 35.3 см; вес 14 кг; длина пламенной трубы — 140 мм.

Преимущества и обслуживание

• Высокая топливная эффективность за счёт оптимизированной пламенной трубы и форсуночного распыла.
• Надёжность элементов: качественные насосы, автоматизация с самодиагностикой и защитными цепями.
• Простота сервисного доступа: быстрая замена форсунки, чистка пламенной головы, проверка датчика пламени и реле давления.
• Регламент: ежемесячный визуальный осмотр и проверка индикаторов автоматики; ежегодная профилактическая диагностика настроек распыла и герметичности клапанов.

Weishaupt WL 10/2-C подходит для малых и средних котельных, систем ГВС и резервных теплогенераторов. Конструкторская надёжность и модульная компоновка облегчают интеграцию и обслуживание при промышленной эксплуатации.
