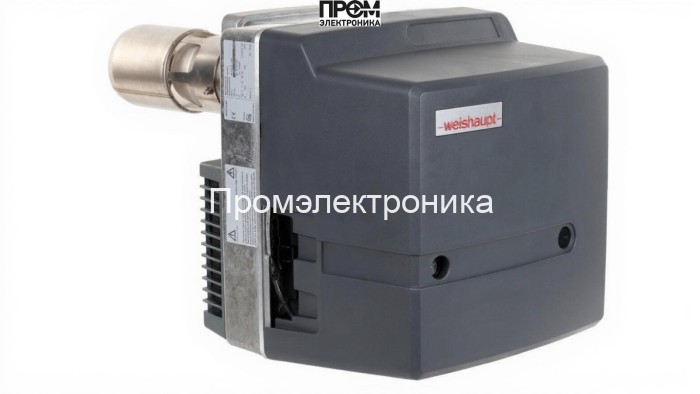

Дизельная горелка Weishaupt WL 10/1‑D, исп. 1LN — технічное описание и состав узлов

Краткое технико‑эксплуатационное описание Weishaupt WL 10/1‑D: промышленная дизельная одноступенчатая горелка мощностью 30–55 кВт, предназначенная для прямого монтажа на котлы и теплогенераторы. Конструкция ориентирована на долгосрочную эксплуатацию в составе автоматизированных систем отопления и технологических установок. Ниже приведено компактное, но исчерпывающее техническое представление конструкции, принципа работы и состава основных узлов для специалистов по монтажу, наладке и сервису.

Ключевые функции и эксплуатационные параметры

• Мощность: 30–55 кВт, одноступенчатое регулирование.
• Питание: 220 В, потребляемая мощность 215 Вт, электродвигатель 130 Вт.
• Пламенная труба: длина 256 мм, диаметр 100 мм.
• Рабочие условия: температура от −15 до +40 °C, противодавление топки −0.2…1.2 мбар.
• Назначение: сжигание дизельного топлива EL в котельных и технологических установках.

Состав основных компонентов (технический перечень)

• Топливный насос — регулируемая система подачи топлива под заданным давлением; обеспечивает стабильность подачи при изменении вязкости и температуры топлива.
• Форсунки — механическая распылительная система с точной калибровкой расхода и угла распыления для стабильного факела.
• Датчик пламени — оптический/ионный датчик контроля горения с функцией блокировки при отсутствии устойчивого факела.
• Топочный автомат (менеджер горения) — цифровой контроллер с диагностикой, защитными блокировками и интерфейсом eBUS для интеграции в АСУ ТП.
• Трансформатор розжига — импульсный блок высокого напряжения для пробоя искрового разряда на электроды розжига.
• Электроды розжига — комплект электродов для формирования искры и инициирования устойчивого горения в пламенной трубе.
• Сервопривод — исполнительный механизм для управления воздушной заслонкой и точной установки положения при наладке.
• Клапан (соленоидный / предохранительный) — обеспечивает перекрытие подачи топлива при аварии и управление режимами старта/остановки.
• Реле давления — контроль минимального/максимального давления топлива в системе с аварийной сигнализацией и отключением.

Принцип работы и особенности обслуживания

• При запуске топочный автомат инициирует розжиг через трансформатор и электроды, одновременно включая топливный насос и сервопривод для установки начальной подачи воздуха.
• Датчик пламени подтверждает образование факела; при отсутствии пламени происходит аварийное закрытие клапана и блокировка цепей розжига.
• Регламентное обслуживание включает проверку форсунок, очистку фильтров, тестирование датчика пламени и проверку реле давления и состояния насосного узла.

Weishaupt WL 10/1‑D — решение для тех, кто ценит компактность, безопасность и простоту интеграции в современные автоматизированные системы отопления.
