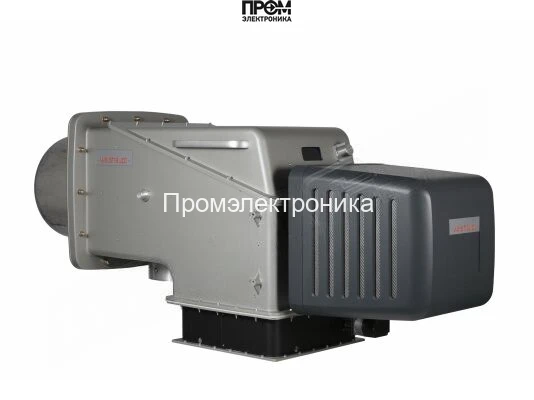

Дизельная горелка Weishaupt WKL 70/3-A (исп. ZMH) — техническое описание и состав узлов

Данная документация даёт концентрированное техническое описание дизельной горелки Weishaupt WKL 70/3-A, адаптированное под профессиональные требования 2026 года: акцент на энергоэффективность, цифровую диагностику и соответствие нормам низких выбросов NOx. Описание ориентировано на инженеров-проектировщиков, сервисные бригады и эксплуатационный персонал котельных.

Конструкция и основные узлы

Горелка представлена модульной конструкцией, обеспечивающей быструю интеграцию в существующие котлоагрегаты и удобство сервисного обслуживания. В состав ключевых элементов входят:

• топливный насос — обеспечивает подачу дизельного топлива с регулировкой давления и защитой от кавитации;
• форсунки — распыление топлива по заданной фракции для стабильного горения и минимизации эмиссий;
• электроды розжига — надёжная система инициирования пламенного фронта при пуске;
• трансформатор розжига — формирует устойчивые импульсы высокого напряжения для электродов;
• датчик пламени — оптический/ионзащитный контроллер наличия пламени для безопасной работы;
• топочный автомат — программируемый контроллер последовательности пуска/остановки и защит;
• реле давления — контроль давления топлива в магистрали с аварийной блокировкой при отклонениях;
• серво-привод (сервопривод) — прецизионное управление положением заслонок и подачей воздуха/топлива;
• клапан (предохранительно-запорный) — электромагнитный/механический элемент для быстрого перекрытия подачи топлива.

Технические особенности и регулирование

• Рабочий диапазон мощности: 1790–12000 кВт — обеспечивает применение от средних до крупных котловых установок.
• Режимы работы: двухступенчатая и электронная модуляция мощности — цифровая модуляция снижает расход топлива и выбросы.
• Интегрированный цифровой менеджер обеспечивает мониторинг: давление топлива, наличие пламени, температурные параметры и самодиагностику.

Обслуживание и эксплуатация

• Регламентные операции включают проверку состояния форсунок, очистку электродов и тестирование датчика пламени.
• Контроль реле давления и насосной станции обязателен для стабильной подачи топлива и предотвращения гидравлических ударов.
• Профилактическая проверка трансформатора розжига и топочного автомата снижает риск аварий и продлевает ресурс узлов.

Weishaupt WKL 70/3-A — промышленное решение с упором на надёжность, точное управление и соответствие современным экологическим требованиям. При проектировке котельных систем учитывайте модульность горелки, возможность вынесенного вентиляторного блока и интеграцию в сеть цифрового мониторинга для оптимизации эксплуатации и снижения эксплуатационных затрат.
