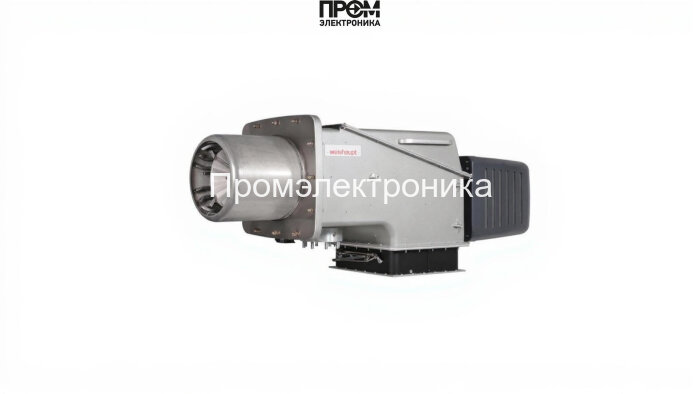

Дизельная горелка Weishaupt WKL 40/2‑A (исп. ZM) — техническое описание и состав узлов

Дизельная горелка Weishaupt WKL 40/2‑A в исполнении ZM — промышленный модуляционный агрегат для стационарных котельных и технологических установок с диапазоном полезной мощности 650–3000 кВт. Конструкция ориентирована на надежную эксплуатацию, простоту обслуживания и интеграцию в современные АСУ ТП. Описание составлено в техническом стиле с акцентом на критические узлы, эксплуатационные параметры и принципы управления для задач 2026 года — энергоэффективность, цифровая диагностика и совместимость со средствами удалённого мониторинга.

Основные функциональные блоки и критические детали

• Топливный насос — обеспечивает стабильную подачу дизельного топлива под требуемым давлением, снабжён фильтрацией и защитой от кавитации.
• Датчик пламени — оптический/ионный сенсор для контроля горения и быстрого отключения питания при потухании.
• Топочный автомат (цифровой менеджер горения) — электронный блок управления, реализующий модуляцию мощности, упреждающую синхронизацию подачи воздуха и топлива, алгоритмы самодиагностики и связь с SCADA.
• Трансформатор розжига — обеспечивает искровое воспламенение топлива; конструкция рассчитана на длительную цикличность при промышленной нагрузке.
• Реле давления — контролирует давление воздуха/топлива и взаимодействует с системой защит для предотвращения аварийных режимов.
• Форсунки — высокоразмерные распылители с оптимизированной геометрией факела для равномерного сгорания и минимизации выбросов.
• Сервопривод — электронный привод заслонок и регуляторов подачи воздуха/топлива для точной модуляции мощности.
• Клапан (предохранительный и запорный) — электромагнитный/пневматический клапан в топливной магистрали для аварийного сброса и запирания топлива.
• Электроды — искрообразующие элементы и контрольные электроды для надёжного розжига и мониторинга факела.

Принцип работы и управление

Система управления реализует синхронную электронную модуляцию: топочный автомат рассчитывает оптимальное соотношение воздух/топливо, сервоприводы регулируют заслонки, топливный насос и форсунки обеспечивают требуемый расход. Датчики пламени и реле давления реализуют многоступенчатую защиту: при отклонении параметров блокируются розжиг и подача топлива. Трансформатор розжига и электроды гарантируют воспламенение даже при неблагоприятных условиях, а цифровая телеметрия поддерживает передачу данных о состоянии узлов для удалённой диагностики.

Преимущества и эксплуатационные рекомендации

• модульная конструкция упрощает ТО и замену узлов;
• высокая энергетическая и экологическая эффективность при модулируемом режиме работы;
• интеграция с автоматикой предприятия и поддержка современных протоколов связи;
• рекомендации по обслуживанию: периодическая проверка форсунок, тест датчиков пламени и реле давления, контроль состояния топливного насоса и электрода розжига.

Weishaupt WKL 40/2‑A (ZM) — решение для промышленных котельных и парогенераторов, где важны точность модуляции, безопасность и лёгкость интеграции в системы управления 2026 года.
