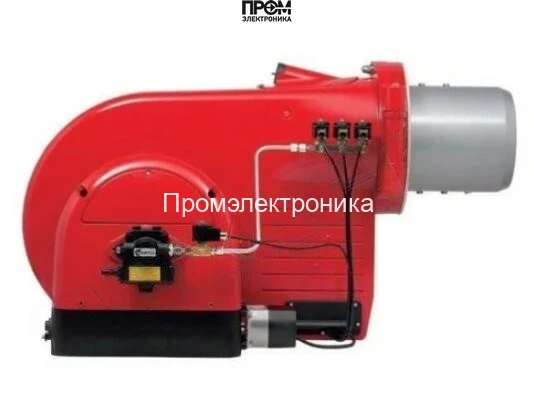

Дизельная горелка Weishaupt RL 40/2-A, исп. ZM — техническое описание и конструкция

Дизельная горелка Weishaupt RL 40/2-A (исп. ZM, арт. 21140502) — промышленный теплогенератор прогрессивного исполнения для сжигания лёгкого жидкого топлива. Устройство проектировано для продолжительной эксплуатации в диапазоне мощности 655–3690 кВт при расходе топлива 55–310 кг/ч и обеспечено электрическим приводом 380 В, электродвигателем 5,5 кВт. В описании акцент сделан на структурных узлах, безопасности и интеграции в автоматизированные системы управления по требованиям 2026 года.

Ключевые технические данные

• Мощность: 655–3690 кВт
• Расход топлива: 55–310 кг/ч
• Электропитание: 380 В, двигатель 5,5 кВт
• Длина пламенной трубы: 361 мм, тип — стандартная
• Противодавление: от −2 до 16 мбар
• Класс защиты: IP54
• Габариты: 129.8 × 84.9 × 57.2 см

Конструктивные узлы и их функции

• Топливный насос — создает требуемое давление подачи топлива к форсункам, обеспечивает стабильный расход в диапазоне 55–310 кг/ч; выполнен с учетом возможности регулирования подачи и быстрого демонтажа для техобслуживания.
• Датчик пламени — оптический/ионный элемент мониторинга наличия устойчивого горения; интегрируется с управляющей электроникой для аварийного отключения при детектировании погасания пламени.
• Топочный автомат (менеджер горения) — цифровой контроллер управления последовательностью старта, мониторинга параметров и взаимодействия с верхней системой автоматизации (SCADA/ПЛК); реализует защитные алгоритмы и логи событий.
• Трансформатор розжига — обеспечивает стабильные импульсы высокого напряжения для поджига топлива на старте; рассчитан на многократные циклы розжига в режиме непрерывной эксплуатации.
• Реле давления — контролирует давление топлива/воздуха в системе, формирует сигналы для остановки работы при выходе параметров за допустимые пределы.
• Форсунки — распыляют топливо с заданной геометрией факела; оснащаются отсечным электромагнитным клапаном и предохранительным затвором для аварийного перекрытия подачи.
• Сервопривод — регулирует положение заслонок и дроссельных устройств, обеспечивает пропорциональную подачу воздуха и синхронизацию с подачей топлива.
• Клапан (электромагнитный/отсечной) — отвечает за блокировку топлива при остановке и экстренных ситуациях; исполнение с высокой надежностью и допустимыми ресурсами циклов.
• Электроды — элементы розжига и контроля ионизации, выполняют функцию инициации и подтверждения стабильности пламени.

Преимущества и эксплуатация

• Модульная конструкция упрощает ремонтопригодность и замену узлов.
• Цифровой топочный автомат обеспечивает безопасные и энергоэффективные пуски/остановы.
• Совместимость с промышленными котлами по EN303/EN267; адаптация под требования интеграции 2026 г.
• Рекомендуемая регулярность ТО: визуальный осмотр ежемесячно, проверка узлов подачи и датчиков — ежеквартально, полная ревизия — ежегодно.

Weishaupt RL 40/2-A демонстрирует высокую надёжность и предсказуемость работы в промышленной среде, сочетая проверенные механические решения (насос, форсунки, клапаны, сервоприводы) с современной цифровой автоматикой и средствами контроля пламени и давления.
