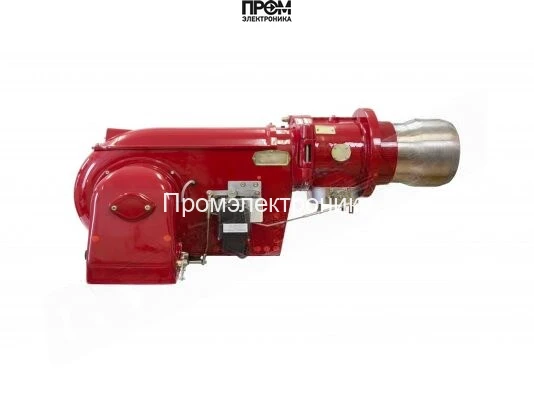

Дизельная горелка Weishaupt L 7Z, исп. D — техническое описание и состав узлов

Мышление при проектировании и обслуживании котельных систем требует точной технической информации. Данная спецификация описывает конструктивные элементы, рабочие параметры и регламентные операции для дизельной горелки Weishaupt L 7Z (исп. D). Устройство предназначено для эффективного сжигания лёгкого жидкого топлива при мощности 320–1250 кВт с расходом 27–105 кг/ч и электропитанием 220 В.

Коротко о ключевых параметрах

• Мощность: 320–1250 кВт;
• Расход топлива: 27–105 кг/ч;
• Длина пламенной трубы: 214 мм, стандартный тип;
• Противодавление на входе: −1…9 мбар;
• Питание: 220 В (50 Гц); рабочая температура: −15…+40 °C;
• Масса: 73 кг; габариты: 98 × 76.3 × 55.6 см.

Состав основных узлов (детали горелки)

Горелка комплектуется набором взаимосвязанных элементов, каждый из которых критичен для безопасности, эффективного распыла и управления процессом сгорания:

• Топливный насос — обеспечивает подачу топлива под заданным давлением, компенсирует противодавление, рассчитан на эксплуатацию до 20 бар;
• Форсунки — обеспечивают качественное распыление топлива, подлежат регулярной очистке и калибровке;
• Клапан (предохранительно‑запорный) — блокирует подачу при аварийных ситуациях и обеспечивает герметичность системы;
• Датчик пламени — оптический/ультрафиолетовый элемент контроля наличия пламени, интегрирован в систему безопасности;
• Топочный автомат (менеджер горения) — микропроцессорная автоматика управления этапами розжига, диагностикой и защитой;
• Трансформатор розжига — формирует высоковольтный импульс для электродов при запуске;
• Электроды — инициируют искровой розжиг, требующие периодической проверки зазоров и изоляции;
• Реле давления — контролирует давление топлива/воздуха, участвует в логике остановки при отклонениях;
• Сервопривод — управляет воздушной заслонкой и положением смесеобразующих элементов для точной регулировки мощности.

Функциональные преимущества

• Прогрессивная 2‑ступенчатая схема регулирования повышает КПД и снижает эмиссии;
• Цифровая диагностика топочного автомата упрощает техническое обслуживание и сокращает время простоя;
• Модульность узлов (насос, форсунки, сервопривод) облегчает замену и модернизацию;
• Конструкция моноблока с откидным корпусом обеспечивает быстрый доступ к обслуживаемым элементам.

Рекомендации по эксплуатации и ТО

• Периодическая проверка и очистка форсунок и фильтров каждые 500 моточасов или по результатам инспекции;
• Контроль работоспособности датчика пламени и трансформатора розжига при каждом запуске;
• Проверка реле давления и герметичности клапанов ежегодно и после капитального ремонта;
• Регулировка зазора электродов и проверка сервопривода при плановом обслуживании.

Дизельная горелка Weishaupt L 7Z, исп. D — технически зрелое решение для промышленных и коммунальных котельных, обеспечивающее стабильное горение при переменных нагрузках и соответствующее современным требованиям безопасности и энергоэффективности.
