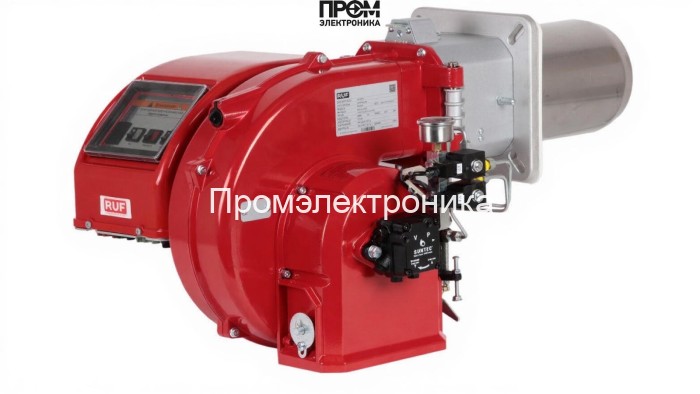

Дизельная горелка RUF TRL 45 P (арт. RU35710010) — техническое описание

Дизельная горелка RUF TRL 45 P — промышленное горелочное устройство российского бренда RUF, предназначенное для эффективного сжигания дизельного топлива (по ГОСТ 305-2013) в отопительных и технологических котлоагрегатах. Модель обеспечивает регулируемую тепловую мощность в диапазоне 155–485 кВт при расходе топлива 13–41 кг/ч и характеризуется двухступенчатым исполнением, автоматикой LMO и классом пылевлагозащиты IP40.

Ключевые технические характеристики

• Вид топлива: дизельная (вязкость 4–12 сСт);
• Мощность горелки: от 155 до 485 кВт;
• Исполнение: двухступенчатая (2-ступени мощности);
• Тип пламенной трубы: стандартная (возможна опция — удлинённая голова);
• Электропитание: 220 В; электродвигатель: 420 Вт;
• Расход топлива: 13–41 кг/ч;
• Противодавление: 0…8 мбар;
• Класс пылевлагозащиты: IP40;
• Вес: 33 кг; габариты: 69.2×46×40.7 см;
• Страна бренда: Россия; артикул: RU35710010.

Конструкция и состав горелки

Горелка поставляется в виде компактного моноблока с интегрированным вентилятором и системой подачи топлива. Основные узлы и комплектующие входят в конструкцию:

• огневая голова (стандартная, опция — удлинённая голова сгорания);
• форсунка и запальное устройство с электродом;
• смесительное устройство для формирования однородной горючей смеси;
• два электромагнитных клапана (1-я и 2-я ступень) для поэтапного регулирования подачи топлива;
• встроенная автоматика LMO с контролем пламени (фотодатчик), диагностикой и 3‑цветной индикацией статуса;
• штекерные электросоединения с защитой от ошибочного подключения;
• фильтр, топливные шланги, монтажный фланец с прокладкой и штекеры в комплекте поставки.

Функциональные особенности и безопасность

• автоматический розжиг и контроль горения с возможностью многократных попыток перезапуска; разблокировка через 60–90 с;
• защита от работы при постороннем излучении и отсутствие пламени;
• мгновенное закрытие топливной линии при отказах и при падении напряжения ниже ~165 В;
• перезагрузка для прерывистой работы (регулируется, стандартная перезагрузка — каждые 24 часа);
• возможность дистанционного сброса блокировки и компьютерной диагностики через адаптер OCI400 и ПО ACS400;
• заводская настройка подачи топлива 12 бар; эксплуатационный ресурс при выполнении рекомендаций — не менее 15 лет.

Применение: примеры реального использования

Горелка RUF TRL 45 P применима для оснащения промышленных и коммерческих котельных, где требуется надёжное двухступенчатое регулирование мощности и высокая степень автоматизации:

• котельные промышленных предприятий — технологический и отопительный теплообмен;
• резервные и пиковые установки на ТЭС малой мощности и модульных котельных;
• паро- и теплогенераторы в пищевой, химической и картонно-бумажной промышленности;
• комплексные проекты по теплоснабжению зданий с переменной нагрузкой — при использовании в составе котлов с диапазоном мощности, совпадающим с мощностью горелки.

Преимущества

• широкий диапазон мощности 155–485 кВт позволяет гибко подбирать горелку под разные номиналы котлов;
• двухступенчатое регулирование обеспечивает экономичный режим при частичных нагрузках;
• полная автоматика LMO и фотоконтроль пламени повышают безопасность эксплуатации;
• простота обслуживания: сменные форсунки, доступ к огневой голове и фильтрам;
• возможность компьютерной диагностики и удалённого анализа неисправностей;
• защита от пониженного напряжения и мгновенное перекрытие топливной магистрали.

Обслуживание и эксплуатация

• рекомендуется применять дизельное топливо по ГОСТ 305-2013 — нарушение требования аннулирует заводскую гарантию;
• периодическая замена топливного фильтра и проверка форсунки — базовый регламент для поддержания расхода 13–41 кг/ч;
• ежегодная плановая инспекция электроники, электромагнитных клапанов и состояния огневой головы;
• поддержание температуры окружающей среды в диапазоне 0…+40 °C для стабильной работы;
• при эксплуатации соблюдать требования по противодавлению (0–8 мбар) и монтажу монтажного фланца с изоляционной прокладкой.

Совместимость с котлами

Горелка RUF TRL 45 P подходит для монтажа на водогрейные и отопительные котлы, парогенераторы и теплогенераторы при условии соответствия тепловых характеристик котла диапазону мощности горелки (155–485 кВт) и допустимых параметров топливной системы (давление подачи, противодавление, диаметры фланцев). Рекомендуется согласование параметров с производителем котла и техническим специалистом для исключения гидравлических и тепловых несоответствий.

FAQ — частые вопросы

• Можно ли использовать горелку на котле мощностью 120 кВт? Нет — минимальная мощность горелки 155 кВт, при низкой нагрузке возможен неэффективный режим и повышенный износ.
• Какова требуемая электроэнергия? Основное питание 220 В, электродвигатель 420 Вт; защитные устройства должны соответствовать номиналу.
• Что входит в комплект поставки? Фильтр, огневая голова, форсунка, штекеры, топливные шланги, монтажный фланец с прокладкой; удлинённая голова — опция.
• Как быстро выполняется разблокировка при ошибке? Разблокировка возможна вручную через 60–90 секунд; также поддерживается дистанционный сброс.
• Какая гарантия и сервис? Гарантия зависит от условий поставщика и соблюдения требований по топливу и монтажу; для покупки и сервисной поддержки обращайтесь к поставщику.

Для заказа, уточнения наличия, монтажа и сервисного обслуживания покупайте оборудование у компании Промэлектроника — специалисты подберут оптимальную комплектацию и обеспечат техническую поддержку (sales@prom-elec.com).

Технические данные приведены на основании заводских характеристик модели RUF TRL 45 P (арт. RU35710010). Для проектного подбора и интеграции в существующие системы необходима дополнительная проверка параметров котла и топливной магистрали.
