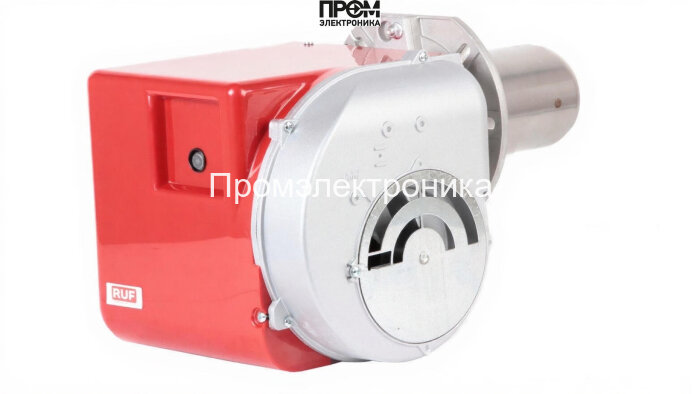

Дизельная горелка RUF RTL 14 — техническое описание

Дизельная горелка RUF RTL 14 (арт. RU35610010) — одноступенчатый энергоэффективный агрегат для промышленного отопления и водогрейных установок. Продукт спроектирован для стабильной работы в диапазоне тепловой мощности от 83 до 166 кВт, соответствует 2 классу эмиссии по европейским нормам и рассчитан на длительный эксплуатационный ресурс (до 15 лет) при соблюдении регламентов обслуживания.

Ключевые технические характеристики

• Вид топлива: дизельная (вискозность 4–12 сСт, согласно ГОСТ 305-2013)
• Мощность горелки: от 83 до 166 кВт
• Исполнение: одноступенчатая
• Электропитание: 220 В (защита от пониженного напряжения ниже 165 В)
• Расход топлива: 7–14 кг/ч
• Электродвигатель: 200 Вт
• Класс пылевлагозащиты: IP40
• Противодавление: от 0 до 4 мбар
• Вес: 12 кг
• Габариты: 43.3 × 29 × 30.2 см
• Тип пламенной трубы: стандартная (опционально — удлинённая)
• Комплектация: с головой сгорания; в составе — вентилятор, топочный автомат LOA24, насос Suntec, трансформатор, электрод розжига, датчик пламени, воздушная заслонка, клеммная коробка, электромагнитный запорный клапан в линии топливоподачи, фильтр, форсунка, штекеры, топливные шланги, монтажный фланец, изоляционная прокладка

Конструкция и что входит в комплект горелки

Горелка блочного типа собрана из проверенных европейских компонентов. Основные узлы:

• вентилятор потока воздуха — обеспечивает стабильный подвод воздуха к пламенной трубе;
• топочный автомат LOA24 — блок управления и защиты при пуске/останове;
• насос Suntec и электромагнитный запорный клапан — гарантируют точную подачу топлива и мгновенное перекрытие при неисправностях;
• электрод розжига и датчик пламени — система розжига и контроля горения;
• электродвигатель 200 Вт и трансформатор — привод и высоковольтная часть;
• пламенная голова (стандартная или удлинённая при опции) с форсункой — формируют факел и геометрию горения;
• воздушная заслонка с ручной регулировкой — настройка воздушно-топливной смеси;
• корпус с эргономичным кожухом и клеммная коробка — защита и удобство монтажа.

Эксплуатация и обслуживание

• Монтаж и ввод в эксплуатацию — согласно инструкции производителя и требованиям безопасности котельной.
• Рекомендованная среда эксплуатации: температура воздуха 0…+40 °C, противодавление в топке 0–4 мбар.
• Регламентное обслуживание: проверка фильтров и форсунки каждые 1000 моточасов, контроль состояния электродов розжига и датчика пламени при каждом сервисном обслуживании.
• Диагностика: встроенная трёхцветная индикация, коды ошибок и возможность подключения к ПК через адаптер OCI400 (ПО ACS400) для расширенной диагностики.
• Защита: автоматическая блокировка при отсутствии пламени, при постороннем свете, при падении напряжения ниже 165 В, ограничение времени подогрева топлива (10 минут) и последовательность перезапусков.

Преимущества применения

• широкий диапазон мощности для оснащения котлов до 132,8 кВт;
• надёжная система безопасности с мгновенным перекрытием топлива;
• низкий уровень выбросов (класс 2) при корректной настройке;
• экономичное потребление электроэнергии (двигатель 200 Вт);
• высокая ремонтопригодность — модульная конструкция и стандартные комплектующие;
• удобство диагностики и удалённый перезапуск.

Примеры реального использования

• котельные промышленных площадок: отопление производственных цехов и поддержание технологических температур;
• водогрейные установки и теплообменные узлы на объектах ЖКХ и коммерческой недвижимости;
• тепло- и парогенераторы на небольших заводах и мастерских, где требуется стабильно регулируемая тепловая мощность;
• резервные и аварийные источники тепла на удалённых объектах — возможность дистанционного перезапуска и диагностики снижает время простоя.

Совместимость с котлами

Gорелка RUF RTL 14 рекомендована для промышленных и коммерческих котлов отопления, водогрейных аппаратов и теплогенераторов с тепловой нагрузкой в диапазоне 83–166 кВт. Типично подходит для котлов с номинальной мощностью до 132,8 кВт при корректном подборе форсунки и учёте противодавления в топке (0–4 мбар).

FAQ — часто задаваемые вопросы

• Можно ли использовать другую марку дизельного топлива? Производитель допускает топливо по ГОСТ 305-2013 (вискозность 4–12 сСт). Использование иных топлив ведёт к аннулированию гарантии.
• Какой тип обслуживания требуется? Регулярная очистка фильтра и проверка форсунки, проверка электрических соединений и состояния датчика пламени по регламенту сервиса.
• Каков срок службы? Эксплуатационный ресурс — до 15 лет при соблюдении условий эксплуатации и своевременном сервисе.
• Какова масса и габариты для монтажа? Вес 12 кг, габариты 43.3×29×30.2 см — учитывайте при выборе монтажного фланца и пространства под обслуживание.
• Есть ли защита от перепада напряжения? Да — автоматическая блокировка при напряжении ниже 165 В и возобновление работы при ≥175 В.

Для покупки, подбора комплектации и профессионального сервиса обращайтесь в компанию Промэлектроника — кратко и удобно: sales@prom-elec.com. Специалисты помогут с выбором соответствующей модификации, опций и организацией сервисного обслуживания.

Дизельная горелка RUF RTL 14 — решение для ответственных задач по теплоснабжению: продуманная конструкция, высокий уровень безопасности и удобство в обслуживании делают её эффективным выбором для промышленных котельных и коммерческих объектов.
