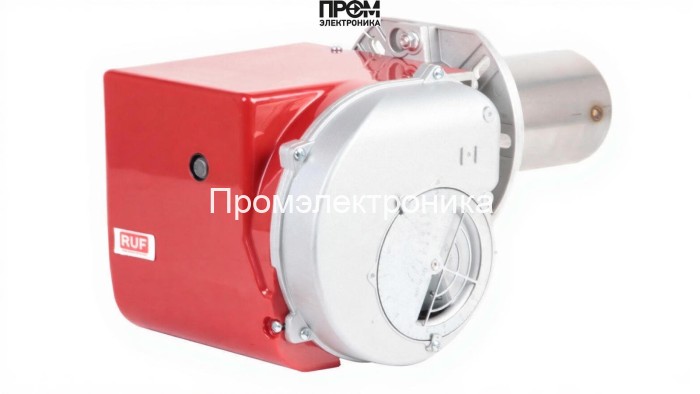

Дизельная горелка RUF RTL 12

Дизельная горелка RUF RTL 12 — техническое описание

Дизельная горелка RUF RTL 12 (арт. RU35550010, бренд RUF) — модульное топочное устройство для промышленных и коммерческих котлов, тепло- и парогенераторов. Спроектирована в техническом стиле для надёжной и безопасной работы с дизельным топливом по ГОСТ 305-2013 в повторно‑кратковременном режиме. Рекомендуется к приобретению у компании Промэлектроника (sales@prom-elec.com) — официальный поставщик с сервисной поддержкой.

Ключевые технические характеристики

• Вид топлива: дизельная
• Мощность горелки: от 60 до 130 кВт
• Диапазон расхода топлива: 5–11 кг/ч
• Исполнение горелки: одноступенчатая
• Электропитание: 220 В
• Электродвигатель: 130 Вт
• Класс пылевлагозащиты: IP40
• Противодавление: от 0 до 3.7 мбар
• Вес: 10.5 кг
• Габариты (ДxШxВ): 38.5 x 24.3 x 24.6 см
• Тип пламенной трубы: стандартная (опционально — удлинённая)
• Комплектация: с головой сгорания; в комплект поставки входят топливный фильтр, форсунка, штекер электроподключения, топливные шланги, фланец с изоляционной прокладкой
• Страна бренда: Россия

Конструкция и состав горелки

RUF RTL 12 выполнена в блочном исполнении со встроенным вентилятором и эргономичным кожухом шумоподавления. В конструкцию входят:

• жидкотопливный шестерённый насос Suntec с заводской настройкой давления 12 бар;
• вентилятор и двигатель 130 Вт;
• голова сгорания (стандартная) и форсунка;
• устройство зажигания и электрод розжига;
• фотоэлемент для регистрации пламени;
• воздушная заслонка с ручной регулировкой положения;
• клеммная коробка и электрические соединения с защитой от неверного подключения;
• электромагнитный клапан в линии подачи топлива для аварийного перекрытия.

Функции безопасности и автоматика

• управление блоком LOA24 с последовательной логикой розжига;
• фотодатчик пламени и мгновенное прерывание подачи топлива при отказе;
• защита от недостаточного напряжения (при <165 В — отключение, автоматическое включение от 175 В);
• ограничение времени подогрева топлива до 10 минут и блокировка после 3 неудачных пусков;
• трёхцветная индикация состояния и коды ошибок; возможность компьютерной диагностики через адаптер OCI400/ПО ACS400.

Области реального применения

• сборка и модернизация котлов отопления мощностью 60–130 кВт (в типовых сборках — до 104 кВт по теплопроизводительности);
• нагрев воды в промышленных и складских помещениях;
• теплогенераторы и парогенераторы малой и средней мощности;
• резервные и аварийные тепловые контуры на производственных площадках.

Достоинства и преимущества

1. надёжность: ресурс до 15 лет при соблюдении правил установки и ТО;
2. экономичность: оптимизированный расход топлива 5–11 кг/ч;
3. низкие выбросы: 2 класс экологичности;
4. простота интеграции: стандартный фланец и электрические интерфейсы;
5. диагностируемость: визуальная и компьютерная диагностика, коды ошибок;
6. безопасность: быстрая остановка подачи топлива и защита при понижении напряжения.

Монтаж, эксплуатация и обслуживание

Требования к месту установки: сухое проветриваемое помещение, отсутствие пыли, агрессивных паров и прямых солнечных лучей. Подключение — к сети 220 В, с проверкой устойчивости напряжения. Рекомендуемые операции обслуживания:

• ежемесячная проверка целостности топливной магистрали и фильтра;
• ежеквартальная очистка головки сгорания и проверка форсунки;
• проверка фотодатчика и электродов раз в 6 месяцев;
• плановая диагностика через адаптер OCI400 при появлении кодов ошибок.

При обнаружении нетипичных вибраций, посторонних запахов или нестабильного розжига — немедленно остановить устройство и обратиться в сервис. Для поставки и сервисного сопровождения рекомендуем компанию Промэлектроника (sales@prom-elec.com).

Совместимость с котлами

• подходит для чугунных, стальных и водогрейных секционных котлов при соблюдении габаритных и аэродинамических требований фланца;
• рекомендуется для котлов и агрегатов с тепловой мощностью в диапазоне 60–130 кВт; при сборках и конструктивных ограничениях — до 104 кВт;
• требует проверки противодавления в горелочной камере (0–3.7 мбар допустимо).

FAQ

Можно ли установить горелку на старый котёл?

Да, при совпадении фланца и допустимого противодавления. Рекомендуется проверка сервисным инженером.

Какая частота ТО?

Регулярный осмотр ежеквартально, полная диагностика — ежегодно.

Есть ли поддержка программной диагностики?

Да, через адаптер OCI400 и ПО ACS400 доступен просмотр параметров и кодов ошибок.

Какие топлива допустимы?

Дизельное по ГОСТ 305-2013 с вязкостью 4–12 сСт.

Техническая и коммерческая поддержка: компания Промэлектроника (sales@prom-elec.com) — поставка, подбор комплектации и сервисное обслуживание.
