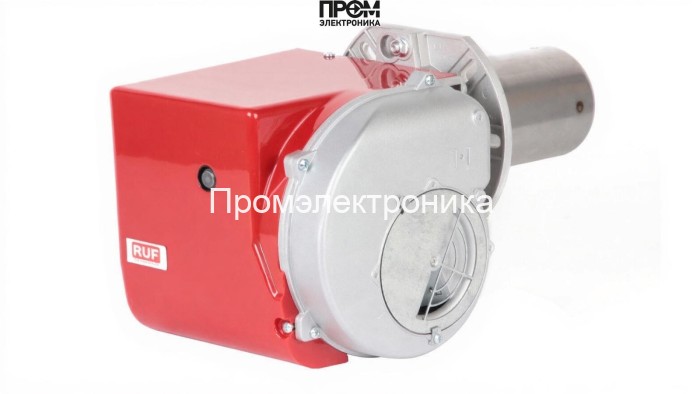

Дизельная горелка RUF RTL 10 — техническое описание

Дизельная горелка RUF RTL 10 (арт. RU35530010) — промышленный модуль для автоматизированного сжигания жидкого топлива в отопительных и технологических котлах. Разработана с прицелом на надежность и удобство обслуживания: одноступенчатое управление, стандартная пламенная труба, защита по напряжению и детектирование пламени фотодатчиком. Соответствует 2-му классу по эмиссии в рамках EN 676 и рассчитана на дизельное топливо по ГОСТ 305-2013 (вязкость 4–12 сСт).

Ключевые технические характеристики

• Вид топлива: дизельная (по ГОСТ 305-2013)
• Мощность горелки: 47–105 кВт
• Расход топлива: 5–10 кг/ч
• Исполнение: одноступенчатая
• Тип пламенной трубы: стандартная (опция — удлинённая голова)
• Электропитание: 220 В, потребляемая мощность 150 Вт
• Электродвигатель: 100 Вт
• Противодавление: 0–3.5 мбар
• Класс пылевлагозащиты: IP40
• Уровень шума: 65.1 дБ
• Вес: 10 кг; габариты: 38.5×24.3×24.6 см
• Бренд: RUF (Страна бренда: Россия)
• Комплектация: с головой сгорания, форсунка, фильтр топлива, шланги, фланец с прокладкой, штекер и принадлежности для монтажа

Конструкция и состав горелки

RUF RTL 10 выполнена по блочной схеме из компонентов европейских и сертифицированных поставщиков. Основные узлы:

• жидкотопливный насос Suntec с регуляцией давления (заводская настройка 12 бар);
• экономичный электродвигатель 100 Вт и вентилятор с кожухом для снижения шума;
• запальный трансформатор и электрод розжига, форсунка для распыла дизеля;
• фотодатчик пламени, многоцветный светодиод перезапуска для визуальной диагностики;
• топочный автомат и блок управления LOA24 (автоматизация функций, интерфейсная диагностика через OCI400/ACS400).

В состав безопасных элементов входят электромагнитный запорный клапан топлива, предохранители электрических цепей и защита от неверного подключения. Корпус оснащён эргономичным кожухом, снижающим звуковое давление и защищающим узлы от механических воздействий.

Особенности управления и безопасности

• автоматический запуск и остановка, детектирование пламени фотодатчиком;
• защитное отключение при падении напряжения ниже 165 В и автоматический рестарт при нормализации (≥175 В);
• контроль времени подогрева топлива (ограничение 10 минут);
• несколько попыток розжига в фазе TSA и блокировка при отсутствии пламени;
• индикация рабочих состояний и кодов аварий для быстрой диагностики;
• возможность дистанционной разблокировки и интерфейсной диагностики через адаптер OCI400.

Области применения — примеры реального использования

1. Котлы водогрейные для частных котельных и небольших предприятий: обеспечение стабильной подачи тепла при нагрузке 50–100 кВт.
2. Паровые котлы малой мощности в пищевой и химической отраслях: поддержание парового режима при контролируемом расходе топлива 5–10 кг/ч.
3. Теплогенераторы на строительных объектах и сезонных площадках: быстрая инсталляция и надежная автоматизация процесса горения.

Преимущества

• простота интеграции с котлами: стандартный фланец и комплектация для монтажа;
• высокая надежность за счёт современных компонентов (Suntec, LOA24);
• экономичное потребление электроэнергии — 150 Вт в рабочем режиме;
• безопасность эксплуатации: автоматические блокировки и защита при провалах сети;
• удобство диагностики — визуальные и интерфейсные коды неисправностей.

Обслуживание и эксплуатация

• регламентные проверки: осмотр форсунки, фильтра и шлангов — не реже раза в сезон;
• контроль параметров топлива (вязкость 4–12 сСт), чистота фильтров и герметичность соединений;
• проверка электрических контактов и работы фотодатчика перед холодным пуском;
• при длительной работе (>24 ч) предусмотрена контролируемая перезагрузка для предотвращения перегрева узлов;
• рекомендуется выполнять сервис у сертифицированных техников с применением оригинальных расходников.

Совместимость — для каких котлов подходит

• водогрейные котлы и теплогенераторы малой и средней мощности (47–105 кВт);
• малые паровые котлы, требующие стабильного и ровного пламени;
• модули отопления на дизельном топливе с противодавлением 0–3.5 мбар.

FAQ

Можно ли использовать горелку на другом типе топлива?

Нет. RUF RTL 10 сертифицирована и настроена для дизельного топлива по ГОСТ 305-2013. Использование других типов топлива аннулирует гарантию.

Какая гарантия на компоненты?

Гарантия предоставляется производителем на дефекты сборки и комплектующих при соблюдении условий эксплуатации и регламентного обслуживания.

Как производится диагностика неполадок?

Визуальная диагностика через многоцветный индикатор и интерфейсная диагностика через адаптер OCI400 и ПО ACS400.

Какие габариты и вес для планирования монтажа?

Габариты 38.5×24.3×24.6 см, вес 10 кг — учитывайте при проектировании фланцевого соединения и корпуса котла.
