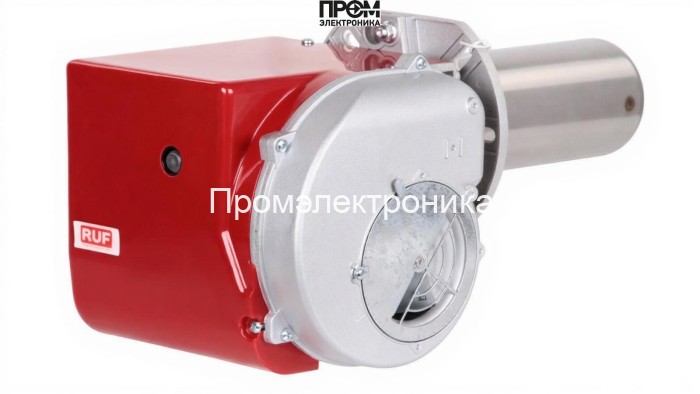

Дизельная горелка RUF RTL 10 L220

Дизельная горелка RUF RTL 10 L220 — техническое описание и комплектующие

Дизельная горелка RUF RTL 10 L220 спроектирована как надежный промышленный модуль для стационарных котельных и теплогенераторов. Модель предусматривает одноступенчатое управление мощностью в диапазоне 47–105 кВт, удлинённую пламенную трубу 220 мм и стандартное питание 220 В. Конструкция ориентирована на эксплуатацию в условиях интенсивной нагрузки при температуре от 0 до 40 °C и предусматривает эффективность горения при расходе топлива 5.1–10 кг/ч и противодавлении до 3.5 мбар.

Основная идея конструкции — сочетание простоты обслуживания и высокой технологичности ключевых узлов. Для обеспечения стабильной работы и соответствия современным требованиям энергоэффективности и безопасности в состав горелки входят проверенные элементы управления и контроля, обеспечивающие корректную подачу топлива, надёжный розжиг и мониторинг пламени.

Ключевые компоненты и их функции

• Топливный насос — обеспечивает дозированную подачу дизтоплива в форсунку при заданном давлении и расходе, адаптирован к вязкости топлива и температурным условиям.
• Форсунки — распылители с постоянной геометрией сопла, формируют факел оптимальной плотности для равномерного сгорания и минимизации отложений.
• Датчик пламени — оптический/ионный сенсор контроля наличия горения, обеспечивает безопасное отключение при нестабильном розжиге.
• Трансформатор розжига — источник высокого напряжения для электрода розжига, гарантирует воспламенение топливно-воздушной смеси в стартерной фазе.
• Электроды — зазор и расположение электродов оптимизированы под удлинённую пламенную трубу для стабильного старта и длительного ресурса.
• Топочный автомат — блок управления с логикой последовательности розжига, защитой по времени и самодиагностикой ошибок.
• Реле давления — контроль подачи воздуха/противодавления, блокирует подачу топлива при выходе параметров за пределы допуска.
• Сервопривод — механический исполнитель для регулирования положения клапана и дозирования топлива в режиме обслуживания.
• Клапан — запорный элемент на топливной магистрали с быстрым срабатыванием для предотвращения утечек и аварий.

Эксплуатационные преимущества

• Простая интеграция в типовые котлы средней мощности и модульные котельные.
• Удобство техобслуживания — быстрая замена форсунок и доступ к блоку розжига.
• Снижение эксплуатационных расходов за счёт оптимизированного распыла и стабильного розжига.
• Соответствие современным требованиям безопасности и надежности при промышленных нагрузках.

Горелка RUF RTL 10 L220 — решение для объектов, требующих сбалансированной комбинации производительности, управляемости и простоты обслуживания. При проектировании систем отопления рекомендуется учитывать характеристики противодавления, параметры топливной системы и требования к электропитанию для обеспечения длительного и безопасного ресурса работы.
