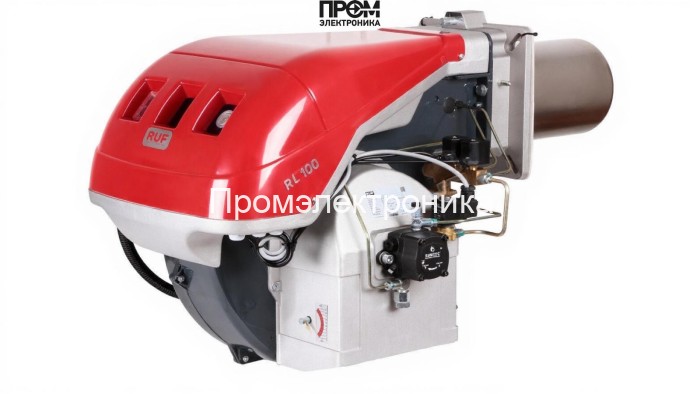

Дизельная горелка RUF RL 100 TC — техническое описание

Дизельная горелка RUF RL 100 TC предназначена для надежного автоматизированного сжигания дизельного топлива в котельных установках и технологических печах. Модель разработана для промышленной эксплуатации и соответствует требованиям эксплуатации при умеренных внешних воздействиях (класс пылевлагозащиты IP40). Производитель: RUF (Россия). Артикул: RU3475232.

Ключевые технические характеристики

• Вид топлива: дизельная
• Диапазон мощности: от 356 до 1186 кВт
• Исполнение: двухступенчатая
• Тип пламенной трубы: короткая, длина 250 мм
• Электропитание: 220 В, 380 В
• Расход топлива (эталонный): 100 кг/ч
• Противодавление: от -0.5 до 10 мбар
• Комплектация: поставляется с головой сгорания
• Масса: 63 кг
• Габариты: 93 × 59.9 × 55.5 см
• Класс пылевлагозащиты: IP40

Конструкция и состав горелки

RUF RL 100 TC — модульная конструкция с акцентом на ремонтопригодность. В состав горелки входят:

• голова сгорания (входит в комплект поставки);
• топливный насос высокого давления и система дозирования топлива;
• форсунка и камера распыла с короткой пламенной трубой длиной 250 мм;
• электрод зажигания и система ионизационного контроля пламени;
• электродвигатель и вентилятор подачи воздуха;
• электрический блок управления (для двухступенчатого режима работы);
• корпус с крепежными элементами и интерфейсами питания 220/380 В.

Преимущества

1. Широкий диапазон мощности (356–1186 кВт) — позволяет использовать горелку на котлах средней и большой мощности.
2. Двухступенчатое исполнение — обеспечивает поэтапную модуляцию тепловой нагрузки и снижение пусковых ударов.
3. Компактные габариты и вес (63 кг) — облегченная интеграция в существующие котельные решения.
4. Универсальность питания 220/380 В — упрощает подключение на объектах с различной электросетью.
5. Поставка с головой сгорания в комплекте — сокращает время монтажа и наладки.

Области применения — примеры реального использования

• Промышленные паровые и водогрейные котельные мощностью до 1.2 МВт — основной нагрев технологических линий, поддержание давления пара.
• Теплоцентрали и блочно-модульные котельные для производственных цехов и складов.
• Пищевые и металлургические печи, сушильные камеры, где требуется стабильная тепловая нагрузка и быстрый переход между ступенями.
• Резервные и аварийные установки на объектах с переменным тепловым потреблением.

Обслуживание и эксплуатация

Для обеспечения надежной и безопасной работы рекомендуется регламентное обслуживание:

• ежемесячная визуальная инспекция корпуса, соединений и состояния электропитающих проводов;
• замена топливных фильтров и проверка герметичности топливной магистрали — не реже одного раза в 3–6 месяцев в зависимости от качества топлива;
• проверка форсунки, состояния камеры распыла и, при необходимости, чистка или замена форсунки;
• проверка работы системы ионизационного контроля пламени и блока управления; калибровка регулировочных элементов при пуско-наладочных работах;
• ежегодная комплексная диагностика с контролем противодавления (рабочий диапазон от -0.5 до 10 мбар) и проверкой целостности пламенной трубы.

Рекомендуется использовать сертифицированные комплектующие и расходные материалы. При правильной эксплуатации и своевременном обслуживании ресурс основных узлов достигает нормативов производителя.

Совместимость с котлами

Горелка RUF RL 100 TC совместима с:

• водогрейными котлами трубчатого и водотрубного типов мощностью от 356 до 1186 кВт;
• паровыми котлами промышленного и коммунального назначения при наличии соответствующих адаптеров и системы автоматики;
• блочно-модульными котельными и теплогенераторами аналогичной мощности.

Перед установкой необходимо согласовать конструктивный интерфейс крепления и параметры пылеулавливания/дымососов с сервисной службой.

FAQ — часто задаваемые вопросы

Какая топливная эффективность у горелки?

Эталонный расход топлива указан 100 кг/ч при номинальном режиме; реальный расход зависит от нагрузки и качества топлива.

Можно ли использовать альтернативное дизельное топливо?

Рекомендуется применять дизель марки, соответствующей техническому регламенту. Применение нетипичных топлив требует согласования с производителем.

Требуется ли дополнительная автоматика?

Горелка имеет встроенный блок управления для двухступенчатой работы, однако для комплексной интеграции в котельную систему может потребоваться внешняя система управления и защиты.

Какие условия монтажа критичны?

Обеспечение допустимого противодавления (-0.5…10 мбар), корректный электропитание 220/380 В, и герметичность топливной магистрали.

Для покупки и подбора конфигурации оборудования обращайтесь в компанию Промэлектроника: sales@prom-elec.com — специалисты помогут с подбором, документацией и сервисным сопровождением.

RUF RL 100 TC — практичная и ремонтопригодная дизельная горелка для промышленных задач, сочетающая мощность, простоту обслуживания и широкую совместимость с котельным оборудованием.
