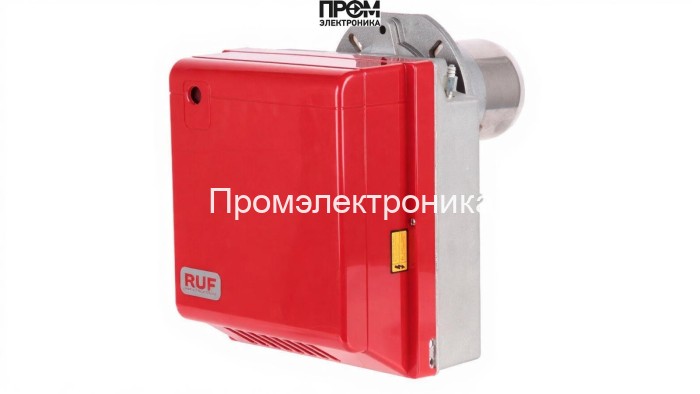

Дизельная горелка RUF RG3 D

Дизельная горелка RUF RG3 D — техническое описание для проектировщиков и сервисных инженеров

Дизельная горелка RUF RG3 D разработана как надёжный промышленный модуль для котельных средней мощности. Модель двухступенчатая, обеспечивает регулируемую тепловую мощность 65–178 кВт при расходе топлива 7–15 кг/ч. Конструкция ориентирована на простоту интеграции в типовые водогрейные и жаротрубные котлы с монтажным фланцем, электропитание системы управления — 220 В, электродвигатель в базовой комплектации — 390 Вт. Уровень защиты узлов — IP40, допускаемое противодавление в камере сгорания до 2.18 мбар.

Ключевые технические узлы и состав горелки

• топливный насос — обеспечивает дозированную подачу дизельного топлива в систему форсунок и стабилизацию давления;
• форсунки — дискретное или зонируемое распыление топлива, оптимизированное для полной и экономичной стадии горения;
• датчик пламени — оптический/ионный контроль наличия устойчивого факела и аварийное отключение при его исчезновении;
• трансформатор розжига и электроды — система искрового поджига, обеспечивающая надёжное инициирование горения на холодном пуске;
• топочный автомат — модуль управления режимами двухступенчатой работы, логикой розжига и самодиагностикой;
• реле давления — контроль давления в топливной магистрали и сигнализация при отклонениях от заданных параметров;
• сервопривод — исполнительный механизм для регулировки положения клапана/дросселя и переключения ступеней мощности;
• клапан (включая запорный и обратный) — обеспечивает аварийное перекрытие подачи топлива и предотвращение обратного хода топлива;
• электрические и коммутационные узлы — контакторы, предохранители и интерфейсы для подключения внешних систем автоматики.

Функциональные особенности и интеграция

• Двухступенчатая логика работы снижает пиковые нагрузки и увеличивает срок службы основных узлов.
• Модульная компоновка упрощает доступ к форсункам, насосу и электрическим компонентам при техобслуживании.
• Совместимость с типовыми системами котельной: простая адаптация сигналов управления и питание 220 В.

Эксплуатация и регламент

• пусконаладочные работы: проверка герметичности топливной магистрали, настройка реле давления и контроль работы датчика пламени при горячем и холодном пуске;
• текущий уход: ежемесячная визуальная проверка, профилактическая очистка форсунок и электродов каждые 3–6 месяцев в зависимости от качества топлива;
• плановое обслуживание: ревизия топливного насоса и трансформатора розжига 1 раз в год, замена уплотнений и проверка сервоприводов.

Рекомендации по проектированию

Для обеспечения долговременной и энергоэффективной работы рекомендуется предусматривать фильтрацию топлива до 10–20 мкм, монтаж системы стабилизации питающего напряжения и доступ к сервисным элементам для быстрой замены форсунок, электродов и насоса. При интеграции с автоматикой котельной — обеспечить выделенные входы для сигнала датчика пламени и реле давления.

RUF RG3 D — решение для объектов, где критично стабильное тепловыделение, ремонтопригодность и прогнозируемые эксплуатационные затраты.
