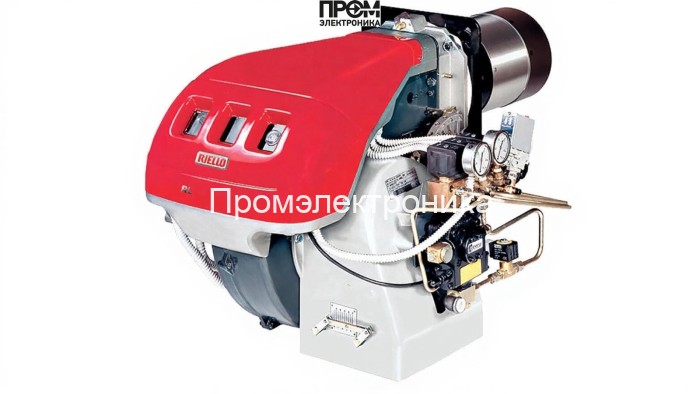

Дизельная горелка Riello RL 70/MZ TC FS1 — техническое описание

Дизельная горелка Riello RL 70/MZ TC FS1 представляет собой промышленный модуль с прогрессивной схемой модуляции, предназначенный для надежного сжигания жидкого топлива в стационарных котлах среднего и высокого уровня мощности. Конструкция ориентирована на длительную эксплуатацию, облегчённое техобслуживание и интеграцию в существующие котлоагрегаты. Ключевые параметры: мощность 261–1043 кВт, расход топлива 22–88 кг/ч, питание 220/380 В, потребляемая электрическая мощность 1400 Вт, длина пламенной трубы 272 мм, класс защиты IP44, масса 65 кг, противодавление 0–9.5 мбар. Производство и комплектующие — Италия, бренд Riello.

Краткие технические данные

• Тип топлива: дизельное
• Диапазон мощности: 261–1043 кВт
• Расход топлива: 22–88 кг/ч
• Электропитание: 220 В / 380 В; потребляемая мощность 1400 Вт
• Длина пламенной трубы: 272 мм (стандартная)
• Противодавление: 0–9.5 мбар
• Класс пылевлагозащиты: IP44
• Вес и габариты: 65 кг; 95.2 × 66.3 × 51.95 см

Состав основных узлов

• Топливный насос — обеспечивает дозированную подачу дизтоплива и стабильное давление в форсунке.
• Форсунки — атомизация топлива для равномерного и полного сгорания в камере.
• Топочный автомат — модуль управления режимами горения и последовательностью операций при пуске и останове.
• Датчик пламени — контроль наличия стабильного факела; обеспечивает защиту и безопасное выключение при сбоях.
• Трансформатор розжига и электроды — формируют горячую искру для инициирования горения при запуске.
• Реле давления — контроль давления топлива/воздуха, блокировка при выходе параметров за пределы нормы.
• Клапан (запорный/регулирующий) — предохраняет систему и управляет подачей топлива.
• Сервопривод — регулирует угол открытия топочной заслонки и модуляцию подачи топлива в зависимости от нагрузки.

Эксплуатационные особенности и обслуживание

• Интеграция: совместима с водогрейными и паровыми котлами при соблюдении требований по противодавлению и габаритной посадке.
• Обслуживание: регулярная проверка форсунок, чистка пламенной трубы и проверка электрических соединений; замена фильтров топлива по регламенту.
• Надёжность: встроенные датчики и автоматика минимизируют риск аварийных режимов и обеспечивают последовательное отключение при отказах.
• Монтаж и пусконаладка должны выполняться квалифицированным сервисным персоналом в соответствии с инструкцией производителя.

Riello RL 70/MZ TC FS1 оптимальна для промышленных и коммунальных котельных, где требуются высокая мощность, модулируемость и защищённость электроники. Ориентируясь на 2026 год, при проектировании систем отопления рекомендуем учитывать энергоэффективную интеграцию автоматики горелки и мониторинг состояния ключевых узлов: топливного насоса, форсунок, датчика пламени и сервопривода.
