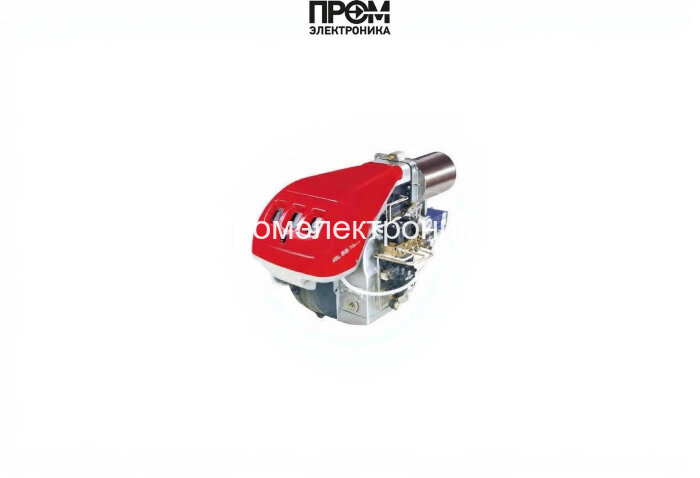

Дизельная горелка Riello RL 70/M TC FS1 — техническое описание

Дизельная горелка Riello RL 70/M TC FS1 — промышленный теплогенераторный модуль итальянской разработки, предназначенный для надежного и экономичного сжигания дизельного топлива в котельных и технологических установках. Исполнение — прогрессивная двухступенчатая и модуляционная схема управления, что обеспечивает точное поддержание температуры и давления при диапазоне мощности от 261 до 1043 кВт. Продукт сертифицирован по европейским требованиям и обладает классом пылевлагозащиты IP44.

Ключевые технические характеристики

• Вид топлива: дизельная
• Мощность горелки: от 261 до 1043 кВт
• Исполнение: прогрессивная (возможна модуляция при дооснащении)
• Тип пламенной трубы: стандартная; длина пламенной трубы: 272 мм
• Электропитание: 220 В / 380 В
• Электродвигатель: 1100 Вт; потребляемая электрическая мощность: 1400 Вт
• Расход топлива: 22–88 кг/ч
• Противодавление: от 0 до 9.5 мбар
• Класс пылевлагозащиты: IP44
• Вес: 62 кг; габариты: 95.2 × 66.3 × 55.5 см
• Комплектация: с головой сгорания (стандартная); возможна комплектация форсункой с игольчатым клапаном и опциями
• Страна бренда: Италия; бренд: Riello

Конструкция и состав горелки

Конструкция Riello RL 70/M TC FS1 спроектирована для упрощенной установки и обслуживания. В состав горелки входят:

• корпус с защитой электрических компонентов (IP44);
• стандартная головка сгорания (возможность укоротить или удлинить с помощью ограничительной вставки или удлинителя);
• центробежный вентилятор с S-образными лопастями для снижения шума;
• серводвигатель для управления воздушной заслонкой (перевод в закрытое положение при остановке);
• в комплектацию входит регулятор давления и предохранительный клапан, а также 2 электромагнитных клапана;
• панель управления и электрические подключения для 220/380 В.

Опционально: форсунка (с игольчатым клапаном), модулятор, датчики температуры/давления, потенциометр, деаэратор топлива, звукоизолирующий кожух.

Преимущества

• Широкий диапазон мощности 261–1043 кВт — подходит для средних и крупных теплогенераторов.
• Двухступенчатая и модуляционная работа — экономия топлива и точный контроль температуры/давления.
• Надежность: итальянская сборка, стойкое антикоррозионное покрытие и защита электроузлов (IP44).
• Низкий уровень шума благодаря S-образным лопастям вентилятора; возможна дополнительная звукоизоляция.
• Универсальность монтажа: регулировка и адаптация головки сгорания, широкий набор опций.

Примеры реального применения

• Промышленные котельные и тепловые пункты — Риелло RL 70/M обеспечивает стабильную подачу тепла для технологических процессов.
• Сельскохозяйственные комплексы и овощехранилища — поддержание требуемой температуры в сушильных установках.
• Коммунально-бытовые и коммерческие объекты — отопление складов, промышленных цехов и спортивных сооружений.
• Производственные линии с требованием точного температурного режима — фармацевтика, пищевая промышленность, химия.

Для каких котлов подходит

• Водогрейные котлы средних и крупных мощностей с адаптируемой камерой сгорания.
• Топочные агрегаты с подходящим диаметром фланца и допустимым противодавлением 0–9.5 мбар.
• Котлы с необходимостью модуляционного управления (после установки модулятора и датчиков).

Обслуживание и эксплуатация

• Рекомендуется плановое техническое обслуживание не реже 1 раза в год: проверка форсунки, состояния головки сгорания, вентилятора и электрических соединений.
• Проверка и при необходимости регулировка воздушной заслонки и сервопривода для оптимального соотношения воздуха/топливо.
• При использовании режима модуляции требуется установка датчика температуры или давления и модулятора.
• Используйте рекомендованное дизельное топливо и деаэратор при необходимости для снижения содержания воздуха в линии топлива.
• Хранение и транспортировка должны обеспечивать защиту от коррозии и механических повреждений — корпус обработан стойкой краской.

FAQ (часто задаваемые вопросы)

1. Можно ли использовать горелку на котлах с высоким противодавлением? — Допустимое противодавление для данной модели: от 0 до 9.5 мбар. Для более высокого противодавления требуется согласование с производителем и возможная доработка дымовой части.
2. Требуется ли дополнительное оборудование для модуляции? — Да, для модуляционного режима необходим модулятор и датчик температуры или давления.
3. Какая форсунка нужна? — В комплект стандартно форсунка не входит; рекомендуется форсунка с игольчатым клапаном, подходящая по расходу 22–88 кг/ч.
4. Каков уровень шума? — Уровень не превышает 75 дБ; при установке звукоизолирующего кожуха шум снижается дополнительно.
5. Подходит ли горелка для котлов других брендов? — Да, при соответствии фланцевых размеров, параметров противодавления и требований по мощности горелка совместима с большинством водогрейных котлов.

Заключение и покупка

Riello RL 70/M TC FS1 — технически продуманная дизельная горелка для промышленных и коммунальных установок. Она сочетает высокий КПД, гибкие режимы управления и простоту обслуживания. Для оперативного подбора конфигурации, комплектации опциями и оформления покупки обращайтесь к специалистам компании Промэлектроника — коротко и удобно: sales@prom-elec.com. Наши инженеры помогут подобрать форсунку, модулятор и датчики для интеграции горелки в вашу систему и предоставят рекомендации по монтажу и сервису.
