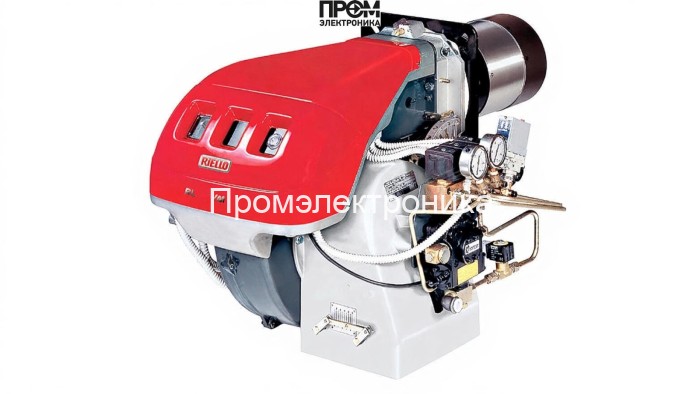

Дизельная горелка Riello RL 190/M TC FS1 — техническое описание

Профессиональная дизельная горелка Riello RL 190/M TC FS1 разработана для надёжной работы в промышленных котельных и технологических установках. Модель обеспечивает диапазон тепловой мощности 534–2431 кВт при расходе топлива 45–205 кг/ч и рассчитана на трёхфазное питание 380 В. Конструкция ориентирована на длительную эксплуатацию в режиме повышенных нагрузок и упрощённое сервисное обслуживание.

Ключевые преимущества и назначение

• Широкий диапазон мощностей — подходит для водогрейных и паровых котлов крупных объектов;
• Прогрессивное управление подаётся для точной модуляции и стабильного поддержания пламени;
• Компактные габариты и корпус с защитой IP44 — устойчивость к пыли и брызгам;
• Оптимизированная пламенная труба длиной 370 мм для равномерного распределения тепловой нагрузки.

Составные узлы горелки

Горелка состоит из набора функционально значимых блоков, которые обеспечивают безопасность, регулируемость и стабильность работы:

• Топливный насос — обеспечивает дозированную и стабильную подачу дизтоплива к форсунке;
• Форсунки — распыляют топливо в рабочую зону для образования оптимальной смеси;
• Датчик пламени — контролирует наличие горения и инициирует защитные команды при его исчезновении;
• Топочный автомат — реализует логику управления пуском, розжигом, работой и остановом;
• Трансформатор розжига — формирует высоковольтный импульс для поджига электродов;
• Электроды — служат элементами инициирования пламени и контроля за устойчивостью горения;
• Реле давления — обеспечивает контроль минимально допустимого давления в системе подачи топлива;
• Сервопривод — регулирует положением заслонок и дозирование воздуха/топлива для модуляции мощности;
• Клапан — запорный элемент подачи топлива, срабатывающий при аварийных состояниях.

Технические параметры (выдержка)

• Мощность: 534–2431 кВт;
• Потребляемая мощность: 5500 Вт, электродвигатель 4500 Вт;
• Электропитание: 380 В, трёхфазное;
• Расход топлива: 45–205 кг/ч, противодавление 0–15 мбар;
• Габариты: 108.2 × 81.3 × 55.5 см, масса 85 кг;
• Класс защиты: IP44, рабочая температура 0–40 °C.

Рекомендации по эксплуатации и сервису

• Пусконаладочные работы и проверка узлов — обязанность квалифицированного персонала;
• Регулярная инспекция форсунок, топливного насоса и датчика пламени — не реже одного раза в квартал при интенсивной эксплуатации;
• Проверка электрических цепей, трансформатора розжига и состояния электродов — не реже одного раза в полугодие;
• При отклонениях в параметрах подачи топлива или давления — немедленно выводить агрегат в безопасный режим.

Данное техническое описание ориентировано на инженеров и сервисные команды. Для подбора модификации и проведения диагностики рекомендуется использовать оригинальные запасные части Riello и следовать регламенту производителя.
