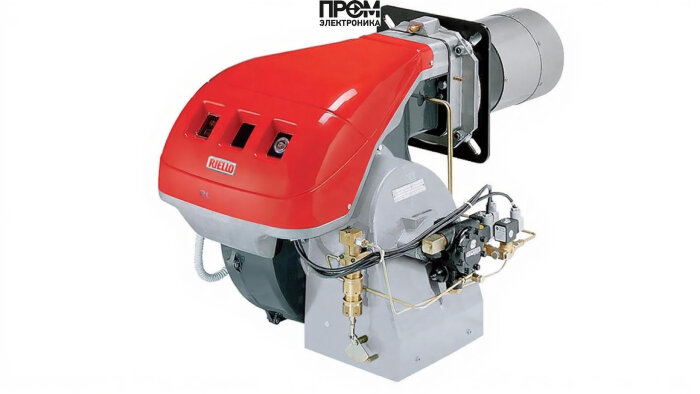

Дизельная горелка Riello RL 130 TC FS1 — техническое описание и состав

Riello RL 130 TC FS1 — промышленная двухступенчатая дизельная горелка, разработанная для стабильного и экономичного сжигания легких углеводородных топлив в котельных установках мощностью 486–1540 кВт. Конструкция адаптирована к работе при противодавлении от -1 до 10.4 мбар, с короткой пламенной трубой 250 мм, что обеспечивает компактную компоновку (93x62.5x55.5 см) и массу 66 кг.

Технические параметры

• Тип: дизельная, двухступенчатая
• Мощность: 486–1540 кВт
• Расход топлива: 41–130 кг/ч
• Питание: 220/380 В, потребляемая мощность 2600 Вт
• Противодавление: от -1 до 10.4 мбар
• Габариты и вес: 93x62.5x55.5 см, 66 кг
• Комплектация: голова сгорания с короткой пламенной трубой 250 мм

Ключевые узлы и материалы

Модульная архитектура горелки обеспечивает удобство обслуживания и быструю замену узлов. Основные элементы конструкции включают:

• топливный насос — отвечает за стабильную подачу топлива под заданным давлением и обеспечивает диапазон расхода 41–130 кг/ч;
• форсунки — прецизионные распылители, формируют оптимальную фактуру топлива для эффективного сгорания в короткой пламенной трубе;
• датчик пламени (ионный или оптический) — контролирует присутствие пламени и передаёт сигнал в систему безопасности;
• топочный автомат (электронный блок управления) — реализует двухступенчатую логику, контроль времени розжига и защитные алгоритмы;
• трансформатор розжига и электроды — формируют искру для надёжного поджига топлива при старте;
• реле давления — обеспечивает контроль давления воздуха/топлива и инициирует блокировки при аварийных отклонениях;
• сервопривод и клапан — регулируют подачу воздуха и топлива, обеспечивая требуемую пропорцию для устойчивого горения.

Эксплуатация и техобслуживание

• Рекомендуется регулярная проверка форсунок и топливного насоса, очистка фильтров и контроль герметичности соединений.
• Проверка датчика пламени и трансформатора розжига перед каждым сезонным пуском обеспечивает безопасность и надёжный старт.
• Настройка автоматики и проверка реле давления должны выполняться сертифицированным техником согласно регламенту производителя.

Вывод

Riello RL 130 TC FS1 представляет собой надёжную модульную горелку для промышленных котельных, сочетающую высокий диапазон мощности, точный контроль подачи топлива и встроенные средства безопасности. Наличие ключевых компонентов — топливного насоса, форсунок, датчика пламени, топочного автомата, трансформатора розжига, реле давления, сервопривода, клапана и электродов — обеспечивает оперативную эксплуатацию и простоту интеграции в системы управления котельной.
