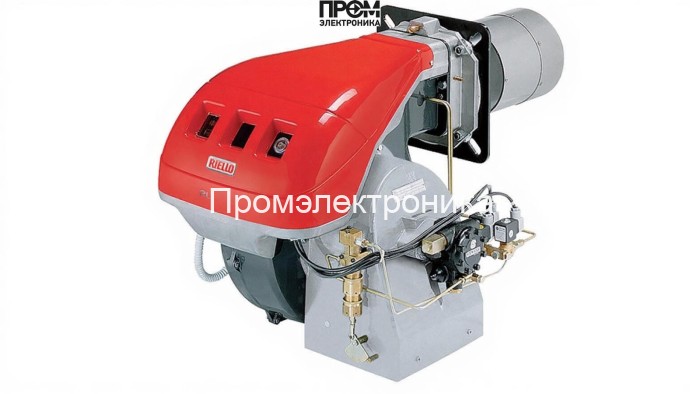

Дизельная горелка Riello RL 100 TC FS1 — техническое описание и состав

Данная документация описывает конструктивные и эксплуатационные особенности дизельной горелки Riello RL 100 TC FS1 в строгом техническом стиле. Модель разработана для промышленных и коммерческих котельных, обеспечивает рабочий диапазон мощности 356–1186 кВт и рассчитана на двухступенчатое управление. Описание ориентировано на инженеров, монтажников и сервисные службы, содержит перечень основных узлов, их функции и рекомендации по эксплуатации.

Ключевые показатели

• Мощность: 356–1186 кВт
• Расход топлива: 30–100 кг/ч
• Длина пламенной трубы: 250 мм (короткая)
• Электропитание: 220 В / 380 В, потребляемая мощность ≈ 1800 Вт
• Противодавление в камере: от -1 до 10 мбар
• Габариты: 93×59.9×55.5 см, масса: 62 кг

Состав и функциональные узлы горелки

Riello RL 100 TC FS1 выполнена модульно; каждый узел доступен для обслуживания и замены. Ниже приведён технически ориентированный перечень основных компонентов и их назначение:

• Топливный насос — отвечает за поддержание стабильного расхода и давления топлива на форсунку, оснащается обратным клапаном и фильтром тонкой очистки. Обеспечивает диапазон подачи, соответствующий 30–100 кг/ч.
• Форсунки — распыляют дизельное топливо с заданной дисперсией для оптимального смесеобразования; подбор форсунки критичен для соответствия мощности и кпд.
• Датчик пламени — оптический/ионный элемент контроля наличия устойчивого горения; интегрирован в систему безопасности для немедленного отключения при исчезновении пламени.
• Топочный автомат — блок управления двухступенчатой логикой, реализует последовательность пуска/остановки, контроль времени ожидания и защитные сценарии.
• Трансформатор розжига — формирует высоковольтные импульсы для электродов розжига; рассчитан на циклические режимы включения и обеспечивает надёжную инициацию воспламенения.
• Реле давления — контролирует давление в топочной камере и подаёт аварийные сигналы при выходе параметров за допустимый диапазон.
• Сервопривод — управляет дроссельной/воздушной заслонкой и позиционирует систему подачи воздуха для оптимизации коэффициента избытка воздуха при переходе между ступенями.
• Клапан (топливный) — электромагнитный запорный элемент с байпасом, обеспечивает герметичное перекрытие подачи топлива при аварии или останове.
• Электроды — комплект электродов розжига и ионизации, выполненных из жаростойких материалов, с заданным зазором и конфигурацией для стабильного воспламенения и надёжного контроля пламени.

Эксплуатация и техническое обслуживание

• Регулярная проверка и очистка форсунки и фильтра топлива — минимизация засоров и поддержание номинальной дисперсии распыла.
• Контроль состояния электродов и трансформатора розжига — замена при ухудшении искрового разряда.
• Проверка корректной работы датчика пламени и топочного автомата — тестирование защитных сценариев не реже одного раза в месяц.
• Осмотр и при необходимости регулировка сервопривода и реле давления — для сохранения устойчивости переходных процессов.

Заключение

Riello RL 100 TC FS1 — модульная дизельная горелка с набором сервисных узлов, позволяющим обеспечить высокую надёжность и соответствие требованиям котельных установок средней и крупной мощности. Точное соблюдение регламентов обслуживания и использование оригинальных компонентов продлит ресурс агрегата и обеспечит стабильную работу в заданном диапазоне рабочих параметров.
