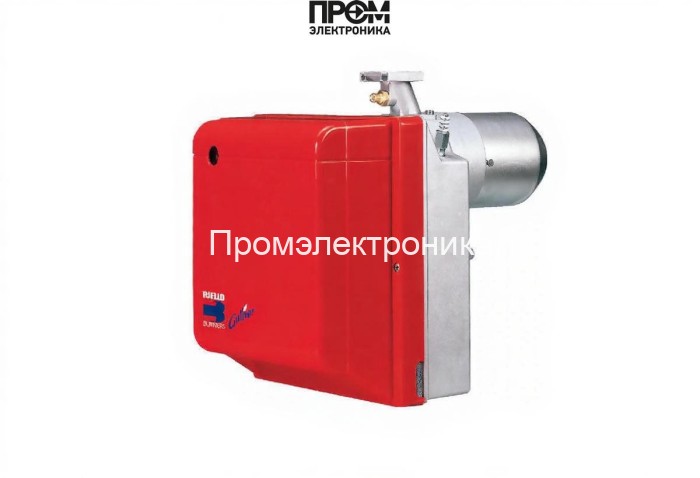

Дизельная горелка Riello RG4D — техническое описание и состав узлов

Дизельная горелка Riello RG4D (арт. 3739750) представляет собой индустриально-ориентированное решение для теплогенераторов малой и средней мощности. Конструкция ориентирована на высокую надёжность, удобство обслуживания и соответствие современным требованиям энергоэффективности и экологичности 2026 года. Описанный ниже состав и функции узлов помогают обеспечить стабильное горение при расходе топлива 9–20 кг/ч и диапазоне мощности 106–237 кВт.

Основные составные части и их назначение

• Топливный насос — шестеренчатый насос обеспечивает заданное давление подачи топлива, поддерживает дозирование для двухступенчатого режима и устойчивость распыла при противодавлении 0–3 мбар.
• Датчик пламени — контролирует наличие стабильно горящего факела, обеспечивает безопасность и моментальное отключение при детектировании погасания для предотвращения утечек топлива.
• Топочный автомат — микропроцессорная плата управления реализует двухступенчатую логику, самодиагностику, задержки безопасности и интерфейсы для сервисной диагностики.
• Трансформатор розжига — формирует высоковольтные импульсы для инициации искрового розжига, гарантируя корректное воспламенение при любых рабочих условиях.
• Реле давления — следит за давлением топлива в магистрали, интегрируется в цепь защиты и предотвращает запуск при падении давления ниже допустимого.
• Форсунки — отвечают за формирование факела и оптимизацию аэродинамики распыла; правильный подбор форсунки критичен для КПД и снижения выбросов.
• Сервопривод — управляет воздушной заслонкой и дозированием воздуха при переходе между ступенями мощности для поддержания оптимальной смеси.
• Клапан — электромагнитный запорный клапан обеспечивает надёжное перекрытие подачи топлива при остановке или аварии.
• Электроды — обеспечивают стабильный розжиг и замер параметров пламенного канала, выполнены с учётом износостойкости и удобства замены.

Технические особенности и эксплуатация

• Модульная конструкция для фронтального доступа к узлам упрощает ТО и снижает время простоя.
• Двухступенчатая схема управления уменьшает пусковые токи, повышает экономичность и продлевает ресурс агрегатов.
• Класс защиты IP40 и прочная механическая компоновка обеспечивают устойчивость в типичных производственных условиях.
• Совместимость с фланцевой головкой сгорания и возможность установки дополнительного удлинителя пламенной трубы повышают универсальность монтажа.
• Встроенные диагностические функции и цифровые интерфейсы облегчают интеграцию в современные системы мониторинга и позволяют реализовать predictive maintenance.

Вывод

Riello RG4D — технически продуманная дизельная горелка, где каждый элемент (топливный насос, датчик пламени, топочный автомат, трансформатор розжига, реле давления, форсунки, сервопривод, клапан, электроды) играет ключевую роль в обеспечении стабильной, безопасной и экономичной работы. Конфигурация делает её оптимальным выбором для котельных, теплогенераторов и коммерческих объектов, где важны надёжность, простота обслуживания и соответствие современным требованиям энергоэффективности и экологичности.
