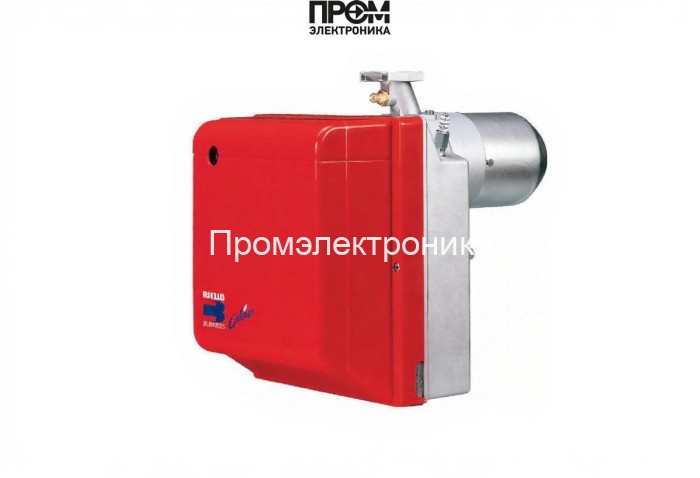

Дизельная горелка Riello RG3D — техническое описание

Данная техническая документация описывает конструктивные и эксплуатационные особенности дизельной горелки Riello RG3D (арт. 3739450). Модель рассчитана на диапазон мощности 65–178 кВт, двухступенчатое управление и стандартную длину пламенной трубы 142 мм. Конструкция ориентирована на надёжность, удобство сервисного доступа и соответствие современным требованиям энергоэффективности и экологическим нормам 2026 года.

Конструктивные узлы и основные детали

• Топливный насос — шестерёнчатого типа (серия RBL), обеспечивает стабильную подачу дизтоплива при противодавлении 0–2.2 мбар.
• Датчик пламени — оптический сенсор контроля наличия горения, интегрирован в автоматику для быстрого срабатывания защит.
• Топочный автомат — блок управления с функцией самодиагностики, реализует двухступенчатое управление и хранение кодов ошибок.
• Трансформатор розжига — высоковольтный модуль обеспечения искрового розжига; рассчитан на эксплуатацию при 220 В.
• Реле давления — контроль параметров подачи топлива и противодавления, предотвращает работу при недопустимых условиях.
• Форсунки — подбираются отдельно по мощности и типу распыления; обеспечивают оптимальное распыление дизеля для стабильного горения.
• Сервопривод — механизм управления воздушной заслонкой, позволяет плавно переходить между ступенями мощности.
• Клапан — запорно-клапанный узел топливной магистрали, обеспечивает герметичность и безопасность при отключении.
• Электроды — элементы розжига и ионизации пламени, рассчитаны на длительный ресурс и простую замену.

Технические характеристики (кратко)

• Питание: 220 В; электродвигатель: 390 Вт.
• Расход топлива: 5.5–15 кг/ч в зависимости от нагрузки.
• Класс защиты: IP40; вес: 11 кг; габариты: 37×30×34.5 см.
• Противодавление: 0–2.2 мбар; тип пламенной трубы: стандартная 142 мм.

Преимущества и эксплуатация

• Фронтальный доступ к сервисным узлам упрощает техобслуживание и снижает время простоя.
• Двухступенчатая автоматика обеспечивает экономичную работу при частичной нагрузке и быстрый выход на полную мощность.
• Модульность: легкая замена форсунок, насоса и электроники снижает стоимость владения.
• Интеграция с современными системами управления и подготовка к удалённому мониторингу соответствуют требованиям энергоэффективности 2026.

Рекомендации по обслуживанию

• Периодическая проверка герметичности топливной магистрали и состояния шестерёнчатого насоса.
• Очистка и проверка форсунок перед пусковым сезоном.
• Проверка работоспособности датчика пламени и трансформатора розжига при каждом обслуживании.
• Тестирование топочного автомата и реле давления при вводе в эксплуатацию и после ремонтных работ.

Riello RG3D — решение для коммерческих и промышленных котлов малого и среднего класса, где приоритетом являются надежность, эффективность и простота сервиса. При правильной регулировке и своевременном обслуживании комплект узлов (насос, датчик, автомат, трансформатор, реле, форсунки, сервопривод, клапан, электроды) обеспечивает стабильную работу и длительный ресурс.
