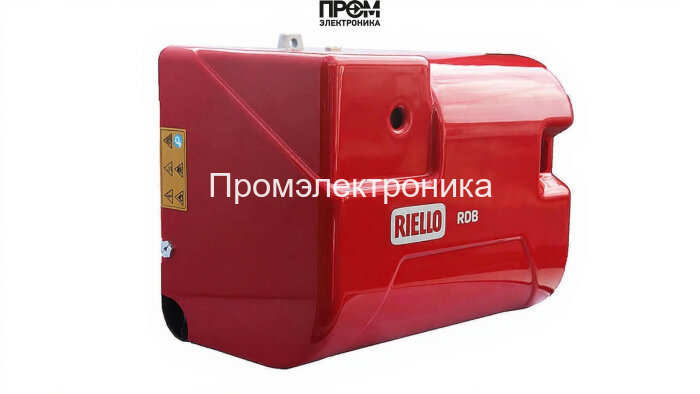

Дизельная горелка Riello RDB4 — техническое описание и состав узлов

Технический документ описывает конструкцию, ключевые параметры и эксплуатационные особенности дизельной горелки Riello RDB4. Модель сконструирована для коммерческих и промышленных котельных, обеспечивает стабильную работу в диапазоне тепловой нагрузки 53.5–113 кВт при одноступенчатом управлении. Описание составлено в сдержанном инженерном стиле с акцентом на надежность, сервис и соответствие современным требованиям SEO 2026 года для целевых запросов «дизельная горелка Riello RDB4», «характеристики горелки» и «монтаж и обслуживание».

Составные узлы горелки

• Топливный насос — обеспечивает дозированную подачу дизельного топлива к форсунке, гарантирует стабильность расхода 4.5–9.5 кг/ч при варьировании нагрузки.
• Форсунки — распыляют топливо в камере сгорания; подбор форсунки влияет на экономичность и полноту сгорания.
• Датчик пламени — контролирует наличие факела и обеспечивает аварийное отключение при его пропадании.
• Топочный автомат — логический блок управления последовательностью пуска/остановки и защитными функциями.
• Трансформатор розжига — формирует искровой промежуток для инициирования горения при пуске.
• Реле давления — контролирует давление топлива в магистрали и препятствует работе при ошибочных значениях.
• Сервопривод — управляет заслонками подачи воздуха и дозированием подачи топлива в сложных схемах монтажа.
• Клапан — обеспечивает герметичность топливной схемы и аварийное перекрытие подачи топлива.
• Электроды — элементы розжига/контроля пламени, формируют искру и участвуют в стабилизации процесса горения.

Ключевые технические параметры

• Мощность: 53.5–113 кВт
• Электропитание: 220 В, потребляемая мощность 160 Вт
• Длина пламенной трубы: 111 мм (стандартная)
• Расход топлива: 4.5–9.5 кг/ч
• Противодавление: 0–1.4 мбар
• Класс защиты корпуса: IP40, электроблок — IP20
• Уровень шума: 66 дБ; габариты: 36.4×32.5×26.8 см; масса: 14 кг

Монтаж, пуско-наладка и обслуживание

• Требуется питание 220 В и корректная разводка топливопровода с фильтрами и реле давления.
• Пуско-наладка включает регулировку подачи воздуха и подбор форсунки для достижения требуемого расхода и КПД.
• Регулярное обслуживание: проверка топлива насоса, состояния форсунки, электродов и датчика пламени, тестирование трансформатора розжига и реле давления.

Riello RDB4 — конструктивно модульная и сервисно ориентированная горелка, спроектированная для длительной и предсказуемой эксплуатации в коммерческих установках. При выборе и монтаже рекомендуется ориентироваться на соответствие тепловой мощности котла, требуемое противодавление и условия обслуживания для обеспечения долговременной надежности и экономичности.
