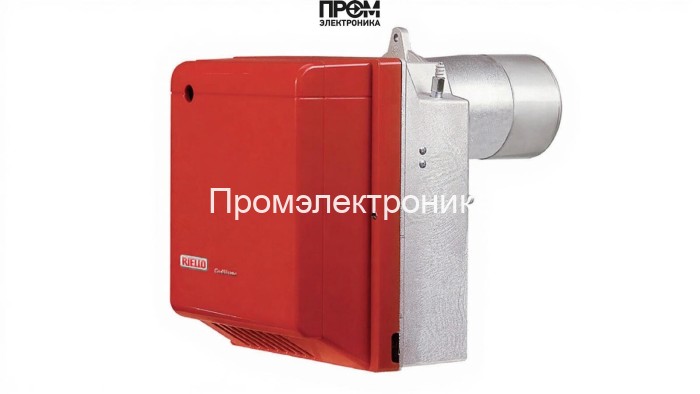

Дизельная горелка Riello Gulliver RG4D TL — техническое описание и состав

Технически выверенное решение Riello Gulliver RG4D TL предназначено для стабильной работы в промышленных и коммунально‑бытовых котельных. Эта двухступенчатая дизельная горелка обеспечивает диапазон мощности 106–237 кВт при расходе топлива 9–20 кг/ч, питается от сети 220 В с потреблением 390 Вт и рассчитана на противодавление до 3 мбар. Описание составлено с акцентом на практические параметры монтажа, обслуживания и интеграции в тепловые схемы 2026 года, с учётом современных SEO‑запросов по ключевым компонентам и критериям надёжности.

Ключевые технические параметры

• Тип топлива: дизельное
• Мощность: 106–237 кВт
• Расход: 9–20 кг/ч
• Питание: 220 В, 390 Вт
• Длина пламенной трубы: 212 мм (удлинённая)
• Противодавление: 0–3 мбар
• Класс защиты: IP40
• Вес/габариты: 11 кг, 37×30×34.5 см

Конструкция и основные узлы горелки

Конструктивно горелка спроектирована как модульная система, в которой каждый узел ориентирован на длительный ресурс и простоту сервисного доступа. Ниже приведён точный список основных деталей и их функциональная роль.

• Топливный насос — обеспечивает стабильную подачу дизельного топлива под давлением, компенсирует перепады в системе и поддерживает требуемую производительность форсунки.
• Форсунки — распыляют топливо в камере сгорания; подбор сопла и угол распыла оптимизированы под удлинённую пламенную трубу 212 мм для равномерного горения.
• Датчик пламени — контролирует устойчивость горения и обеспечивает автоматическое отключение при нестабильности, интегрируется в систему безопасности топочного автомата.
• Топочный автомат — управляющий блок, реализующий двухступенчатую логику, тайминги розжига и защиту по сигналам датчиков и реле давления.
• Трансформатор розжига — формирует высоковольтный импульс для электродов, гарантируя надёжный поджиг при любых эксплуатационных условиях.
• Электроды — электродные пары размещены для стабильного искрообразования и эффективного прогрева пламенной трубы при запуске.
• Реле давления — контролирует давление воздуха/противодавление в топке и взаимодействует с автоматикой для предотвращения работы при критических состояниях.
• Сервопривод — регулирует положение заслонок и клапанов подачи воздуха/топлива, обеспечивает точную двухступенчатую подачу и быстрый переход между режимами.
• Клапан — запорный элемент на топливной магистрали с электрическим управлением, реализует мгновенное перекрытие подачи при аварийных командах автоматики.

Обслуживание и интеграция

• Регулярная проверка и чистка форсунок и фильтров — не реже одного обслуживания в сезон.
• Контроль работоспособности датчика пламени, трансформатора розжига и состояния электродов при каждом запуске.
• Проверка реле давления и сервопривода при пусконаладочных работах и после капремонта котла.
• Соответствие монтажных фланцев и параметров противодавления (0–3 мбар) при интеграции в выбранную тепловую установку.

Riello Gulliver RG4D TL — оптимизированная для 2026 года дизельная горелка с модульной архитектурой узлов и расширенными возможностями диагностики. Комплекс базовых компонентов (топливный насос, форсунки, датчик пламени, топочный автомат, трансформатор розжига, электроды, реле давления, сервопривод, клапан) обеспечивает надёжность, ремонтопригодность и соответствие современным требованиям энергоэффективности и безопасности.
