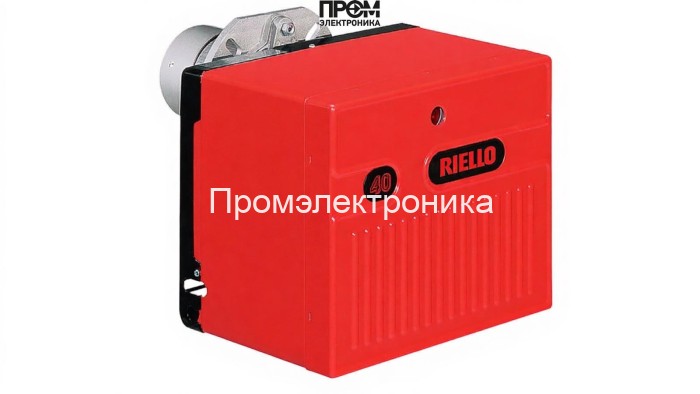

Дизельная горелка Riello 40 G20D — техническое описание и состав

Дизельная горелка Riello 40 G20D — промышленный модульный узел для предприятий и котельных, рассчитанный на стабильную двухступенчатую работу в диапазоне мощности 71–240 кВт. Конструкция оптимизирована под надежную подачу топлива и точное управление пламенем при расходе 6–20 кг/ч, что обеспечивает эффективную работу водогрейных и паровых котлов среднего и крупного класса. Электропитание 220 В, потребляемая мощность блока автоматики — 330 Вт, корпус соответствует классу защиты IP40.

Ключевые технические параметры

• Мощность: 71–240 кВт (двухступенчатая регулировка)
• Расход топлива: 6–20 кг/ч
• Длина пламенной трубы: 118 мм (стандартная)
• Питание: 220 В; потребление автоматики: 330 Вт
• Противодавление допускается: 0–3.6 мбар
• Класс пылевлагозащиты: IP40; уровень шума: 74 дБ
• Габариты: 41.3×30.5×29.8 см; вес: 15 кг

Конструкция и основные узлы

Модульная архитектура Riello 40 G20D обеспечивает доступ к функциональным блокам для оперативного обслуживания. В состав горелки входят следующие ответственные элементы и исполнительные устройства:

• Топливный насос — обеспечивает стабильное давление и подачу дизельного топлива к форсунке.
• Форсунки — дозируют топливо под заданной нагрузкой, обеспечивая оптимальный распыл и экономию.
• Датчик пламени — контролирует наличие устойчивого горения и передаёт сигнал автоматике.
• Топочный автомат (блок управления) — реализует логику двухступенчатого запуска, защиты и синхронизации узлов.
• Трансформатор розжига — формирует высоковольтный импульс для генерации искры при запуске.
• Реле давления — отслеживает давление топлива в системе и защищает насос и форсунки.
• Сервопривод — обеспечивает механическое позиционирование заслонок и регулировку подачи воздуха/топлива.
• Клапан (предохранительный/соленоидный) — перекрывает подачу топлива при авариях и по командам автоматики.
• Электроды — рабочие элементы розжига и контроля пламени, выполнены из износостойких материалов.

Особенности монтажа и эксплуатации

• Установка на котел при сверке фланцев и возможности работы при противодавлении до 3.6 мбар.
• Ежедневный визуальный контроль и проверка датчика пламени, давления и узлов подачи топлива.
• Профилактика: очистка форсунок и фильтров, проверка трансформатора розжига и состояния электродов.
• Рекомендуется использовать оригинальные комплектующие Riello и проводить сервис сертифицированными специалистами.

Технический дизайн Riello 40 G20D обеспечивает сочетание высокой тепловой мощности и управляемости, что делает модель оптимальным решением для промышленных применений, где важна точность регулировки и отказоустойчивость систем горения.
