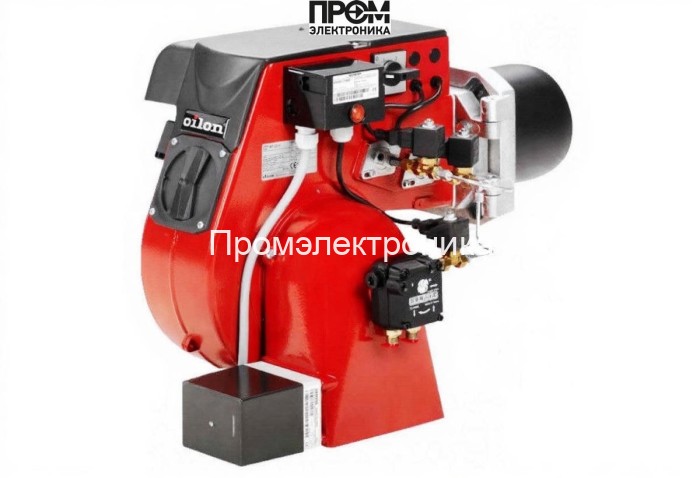

Дизельная горелка Oilon KP-6 H-2

Дизельная горелка Oilon KP-6 H-2 — техническое описание и конструктивный состав

Oilon KP-6 H-2 представляет собой одноступенчатую дизельную горелку промышленного класса, предназначенную для надежного и контролируемого сжигания жидкого топлива в котельных и технологических установках. Модель разработана для диапазона мощности 71–190 кВт при расходе топлива 6–16 кг/ч и рассчитана на питание 220 В. Конструкция ориентирована на простоту обслуживания, модульную заменяемость узлов и интеграцию с автоматикой котла.

Ключевые преимущества

• Высокая эксплуатационная надежность благодаря нержавеющим элементам головки и диффузора;
• Оптимизированная горелочная камера и стандартная пламенная труба 110 мм для стабильного факела;
• Удобство монтажа: тип соединения G 1/4", рабочая температура 0…+40 °C, класс защиты IP20;
• Экономичность: расход 6–16 кг/ч при эффективном соотношении воздух/топливо;
• Компактность и малый вес — 19 кг для упрощённой интеграции в существующие системы.

Конструктивные элементы и их назначение

• Топливный насос — обеспечивает стабильную подачу дизельного топлива к форсункам, рассчитан на двухтрубное подключение и тип соединения G 1/4";
• Форсунки — распыляют топливо в камеру сгорания, обеспечивая мелкодисперсное распыление и стабильную эмульгацию с воздухом;
• Клапан — предохраняет обратный поток и обеспечивает безопасное запирание топливной магистрали при останове горелки;
• Датчик пламени — контролирует наличие факела и исключает работу горелки при потухании, интегрируется с блоком управления;
• Электроды и трансформатор розжига — формируют искровой разряд для инициирования горения, обеспечивая надежный старт при температурных изменениях;
• Топочный автомат (блок управления) — выполняет логику запуска, мониторинга и защиты; интерфейс совместим с термостатом или прессостатом котла;
• Реле давления — контролирует параметры дымохода и противодавление (0…2 мбар), отключает горелку при аварийных значениях;
• Сервопривод — регулирует подачу воздуха и обеспечивает оптимальное соотношение воздух/топливо при заданной мощности.

Технические параметры (кратко)

• Мощность: 71–190 кВт;
• Расход топлива: 6–16 кг/ч;
• Питание: 220 В, электродвигатель 125 Вт;
• Длина пламенной трубы: 110 мм, тип — стандартная;
• Противодавление: 0…2 мбар; класс защиты IP20; вес 19 кг.

Эксплуатация и обслуживание

• Перед пуском обязателен фильтр топливной магистрали не грубее 100 мкм и проверка герметичности соединений;
• Регулярно проверять форсунки, состояние электродов и искровой трансформатор, функциональность датчика пламени и реле давления;
• Техническая диагностика блока управления и сервопривода позволяет поддерживать оптимальную экономичность и эмиссионные показатели;
• При интеграции с внешней автоматикой — согласовать логические входы/выходы и параметры защиты.

Oilon KP-6 H-2 — сбалансированное решение для промышленных и коммунальных объектов, где требуются надежность, простота обслуживания и возможность точной интеграции с котельной системой. Конструктивная прозрачность и модульность узлов упрощают ремонт и модернизацию, а набор ключевых компонентов — насос, форсунки, клапан, датчик пламени, электроды, трансформатор розжига, топочный автомат, реле давления и сервопривод — обеспечивает стабильную и безопасную работу горелки в реальных условиях эксплуатации.
