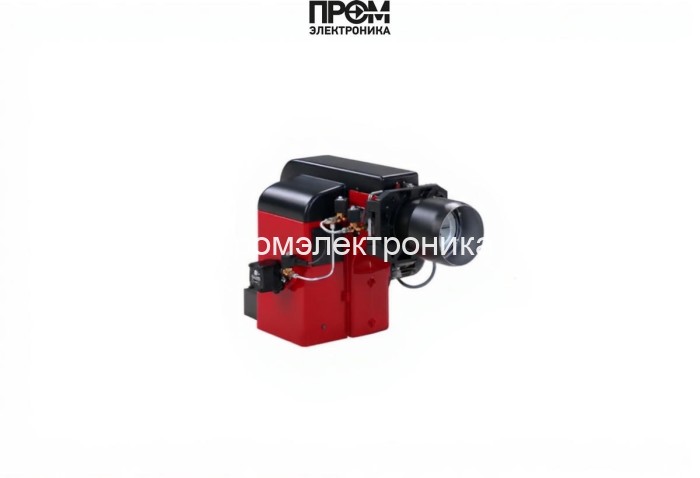

Дизельная горелка Oilon KP-50 H L - 240 — технический обзор и состав узлов

Данное техническое описание предназначено для инженеров эксплуатации и проектировщиков систем отопления: горелка Oilon KP-50 H L - 240 разработана для эффективной и надёжной работы в составе водогрейных и паровых котлов, теплогенераторов и промышленных камер сгорания. Диапазон тепловой мощности 200–830,2 кВт, расход топлива 17–70 кг/ч и удлинённая пламенная труба 240 мм обеспечивают гибкость применения при переменных нагрузках.

Ключевые технические параметры

• Тип топлива: дизельное
• Мощность: 200–830,2 кВт
• Расход топлива: 17–70 кг/ч
• Электропитание: 380 В; электродвигатель 750 Вт
• Противодавление в камере: 0–9 мбар
• Длина пламенной трубы: 240 мм (удлинённая)
• Класс защиты: IP20; рабочая температура 0…+40 °C
• Вес/габариты: 32 кг; 45×55×71 см

Состав основных узлов и функциональных блоков

• Топливный насос — обеспечивает стабильное давление подачи топлива к форсункам, допускает работу с рекомендованной вязкостью дизельного топлива и интеграцию с фильтрационной системой.
• Форсунки (сопла) — формируют факел распыла; реализованы два сопла для двухступенчатого режима с магнитными клапанами.
• Топочный автомат — контролирует последовательность пуска/остановки, реализует задержки и защитные блокировки по сигналам датчиков.
• Датчик пламени — фиксирует наличие горения и передаёт сигнал в автомат управления для безопасного выключения при погасании.
• Трансформатор розжига — обеспечивает надёжный искровой разряд для воспламенения топливно-воздушной смеси при запуске.
• Реле давления — контролирует давление топлива в магистрали; при выходе параметров за пределы заданных величин инициирует защитное отключение.
• Сервопривод воздушной заслонки — автоматическое управление потоками воздуха для оптимизации смеси и поддержания заданного режима горения.
• Клапанная группа — включает соленоидные и предохранительные клапаны, обеспечивающие дозирование топлива и аварийную блокировку подачи.
• Электроды — составная часть системы розжига и контроля; выполняют функцию инициирования искры и участвуют в дистанционном диагностическом контроле состояния канала горения.

Функциональная интеграция и эксплуатационные свойства

• Двухступенчатая команда управления позволяет поддерживать оптимальную экономичность: малое и большое пламя обеспечивают снижение циклических потерь при переменных нагрузках.
• Компоненты, влияющие на безопасность (датчик пламени, реле давления, клапанная группа), объединены в логическую схему топочного автомата для быстрого отключения при авариях.
• Промышленное исполнение корпуса и головки обеспечивает стабильность размеров факела и долговечность при длительных пусковых циклах.

Монтаж, техническое обслуживание и совместимость

• Монтаж требуется выполнять по электрической схеме производителя с заземлением и защитой по току; проверять герметичность топливной магистрали и правильность подключения R 3/8.
• Регламентное обслуживание: проверка форсунок и электродов, контроль состояния насоса и реле давления, инспекция трансформатора розжига и датчика пламени.
• Совместимость: предназначена для котлов и теплогенераторов средней и высокой мощности с возможностью подключения к системе автоматики площадки.

Горелка Oilon KP-50 H L - 240 проектировалась с прицелом на энергоэффективность и простоту сервисного обслуживания: грамотная комбинация топливного насоса, форсунок, трансформатора розжига, датчика пламени и топочного автомата обеспечивает быстрый розжиг, стабильное горение и высокий эксплуатационный ресурс при соблюдении регламентов обслуживания.
