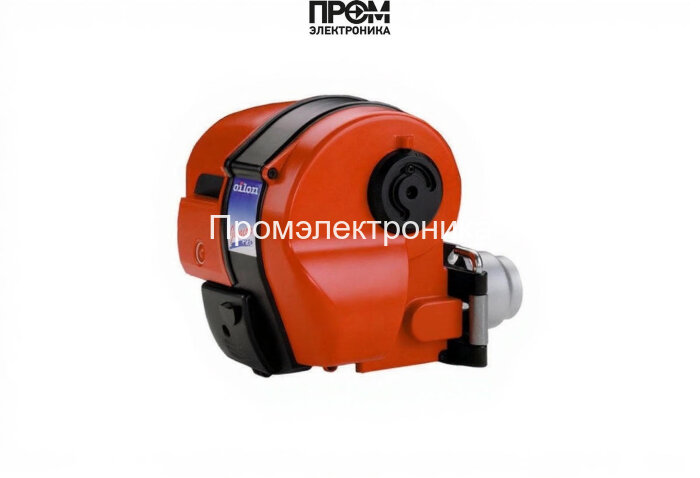

Дизельная горелка Oilon Junior Pro LJ 10

Техническое описание — дизельная горелка Oilon Junior Pro LJ 10

Oilon Junior Pro LJ 10 — компактная моно-блочная дизельная горелка, спроектированная для надёжной работы в системах отопления и паропроизводства. Модель обеспечивает регулируемую мощность 17–27 кВт при расходе топлива 1.4–2.3 кг/ч, что делает её оптимальным решением для котлов малой и средней мощности. Конструкция ориентирована на долговременную эксплуатацию: корпус размером 30.5×30×35.5 см и масса 10 кг сочетают устойчивость и удобство обслуживания, рабочий диапазон температуры 0…+40 °C, уровень защиты IP20.

Ключевые узлы и их назначение

• Топливный насос — обеспечивает стабильное давление подачи (заводская настройка на ~10 бар) и совместимость с двухтрубной системой;
• Форсунки — распыляют дизельное топливо с требуемой дисперсией для полного сгорания при заданном соотношении воздух/топливо;
• Датчик пламени — контролирует наличие стабильного горения и блокирует подачу при потухании;
• Топочный автомат — программируемая управляющая логика для автоматического розжига, контроля и защиты работы горелки;
• Трансформатор розжига — формирует искровой разряд для инициирования поджига топлива через электроды;
• Электроды — обеспечивают стабильный искровой пробой в камере розжига и корректную инициацию горения;
• Реле давления — мониторит давление воздуха/топлива и обеспечивает аварийное отключение при отклонениях;
• Сервопривод — управляет заслонкой подачи воздуха и регуляцией потока для точной настройки мощности;
• Клапан — запорный элемент топливной магистрали для безопасного отключения подачи топлива.

Функциональные характеристики

• Регулировка мощности: плавная, 17–27 кВт;
• Электропитание: 220 В, электродвигатель 90 Вт;
• Длина пламенной трубы: 95 мм (стандартная конструкция);
• Противодавление в камере сгорания: от -0.1 до 2.1 мбар;
• Режимы управления: автоматический розжиг, интеграция с термостатом или прессостатом котла.

Преимущества для инсталляции и эксплуатации

• Предварительный подогрев топлива до ~+70 °C улучшает распыл и уменьшает дымность;
• Откидная конструкция головы сгорания и шарнирный фланец упрощают обслуживание и замену форсунок;
• Высокая надежность автоматики и модульность узлов сокращают время на сервис и диагностику;
• Совместимость с широким диапазоном котлов при соблюдении параметров противодавления и вязкости топлива (рекоменд. 4–6 сСт при +20 °C).

Oilon Junior Pro LJ 10 рассчитана на промышленную и коммунально-бытовую среду, где важны экономичность, предсказуемая регулировка и безопасность работы. При проектировании систем отопления учитывайте требования по горизонтальной установке вала и обязательную защиту топливной магистрали фильтром.
