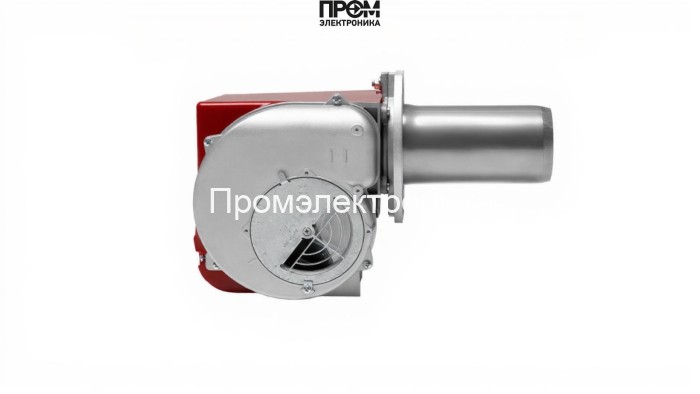

Дизельная горелка Flameair FAL 12

Дизельная горелка Flameair FAL 12 — техническое описание и состав узлов

Flameair FAL 12 — одноступенчатая дизельная горелка промышленного класса, оптимизированная для работы в котельных и технологических установках средней мощности. Конструкция ориентирована на надёжность, простоту обслуживания и быструю интеграцию в существующие тепловые узлы. В тексте представлены основные функциональные узлы, конструктивные особенности и эксплуатационные рекомендации с акцентом на компоненты, критичные для безопасности и эффективности.

Основные компоненты и конструктивные узлы

• Топливный насос — обеспечивает стабильную подачу дизельного топлива под давлением, оборудован фильтрами и обратными клапанами;
• Датчик пламени — оптический/ионный элемент контроля наличия горения с быстрым отключением при пропадании сигнала;
• Топочный автомат — модуль управления последовательностью розжига, контроля параметров и аварийных блокировок;
• Трансформатор розжига — формирует высоковольтный импульс для электродов, гарантируя надёжный запуск в любых климатических условиях;
• Реле давления — контролирует давление топлива в магистрали и защищает систему при отклонениях параметров;
• Форсунки — распыляют топливо в зоне горения с заданной зернистостью и геометрией факела, уменьшают СО и неполное сгорание;
• Сервопривод — регулирует клапан подачи воздуха и/или топлива в одноступенчатых схемах для точной настройki факела;
• Клапан (электромагнитный/шаровой) — обеспечивает запирание топливной магистрали при останове и авариях;
• Электроды — зажигают топливо в головке сгорания и совместимы с трансформатором розжига для стабильного искрообразования.

Ключевые технические параметры

• Номинальная мощность: 60–130 кВт;
• Расход топлива: 3.96–11 кг/ч в зависимости от режима;
• Электропитание: 220 В однофазное;
• Габариты: 42×36×32 см, масса 11 кг;
• Исполнение: одноступенчатая, заводская комплектация с головкой сгорания.

Эксплуатация, безопасность и обслуживание

• Монтаж — подключение к сети 220 В через защитные устройства, проверка герметичности топливных соединений и правильной полярности сервоприводов;
• Проверки — регулярная диагностика датчика пламени, целостности электродов и состояния форсунок; контроль реле давления и трансформатора розжига;
• Обслуживание — очистка головки сгорания, замена фильтров и форсунок по регламенту; калибровка топливного насоса и проверка работы топочного автомата.

Flameair FAL 12 рассчитана на интеграцию в промышленные и коммерческие котловые модули, где важна надёжность последовательных узлов — от топливного насоса до датчика пламени. Технический подход к обслуживанию и качественные комплектующие обеспечивают долгосрочный и безопасный режим эксплуатации.
