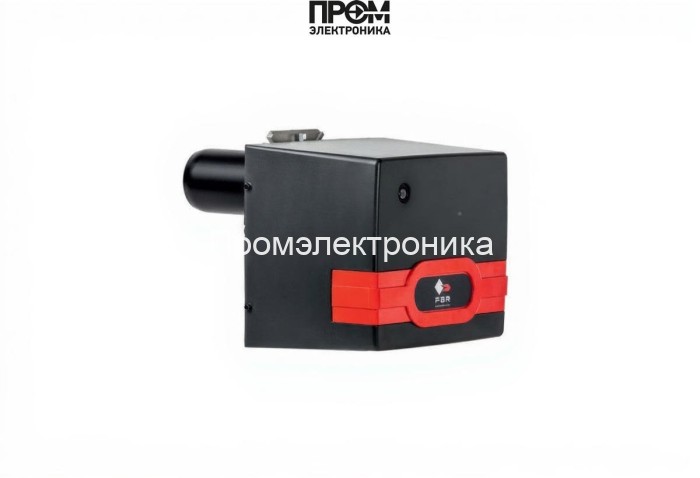

Дизельная горелка FBR G X4H TC — техническое описание и состав узлов

Данный документ представляет собой техническое описание дизельной горелки FBR G X4H TC, разработанной для промышленных и коммерческих котлов мощностью 118–236 кВт. Описание фокусируется на конструктивных элементах, рабочих параметрах и ключевых компонентах, обеспечивающих надёжную и предсказуемую работу при расходе топлива 10–20 кг/ч и электропитании 220 В.

Ключевые технические параметры

• Мощность: 118–236 кВт;
• Расход топлива: 10–20 кг/ч;
• Электропитание: 220 В, потребление 250 Вт, электродвигатель вентилятора 200 Вт;
• Длина пламенной трубы: 130 мм, тип — стандартная;
• Класс защиты корпуса: IP40;
• Уровень шума: до 68 дБ;
• Рабочая температура: −15…+40 °C;
• Противодавление: −0.2…3.2 мбар;
• Вес: 14 кг, габариты: 43.6×37.4×31.8 см.

Компоновка и основные узлы

Конструкция горелки выполнена в модульном исполнении, что упрощает техобслуживание и замену отдельных элементов. В состав устройства входят следующие ответственные компоненты:

• Топливный насос — обеспечивает стабильную подачу дизельного топлива к форсункам при заданном давлении, минимизирует пульсации потока и устойчив к загрязнению при наличии линейного фильтра;
• Форсунки — дозируют и распыляют топливо для формирования оптимальной горючей смеси в пламенной трубе;
• Датчик пламени — контролирует наличие устойчивого горения и инициирует защитные отключения при детектировании пропадания пламени;
• Топочный автомат — управляющая электронная плата с алгоритмами пуска, контроля и защиты, обеспечивает согласованную работу насоса, вентилятора и безопасности;
• Трансформатор розжига — генерирует искровой разряд для инициирования воспламенения топлива на старте;
• Реле давления — контролирует давление в топливной магистрали и блокирует работу при выходе параметров за допустимые пределы;
• Сервопривод — управляет воздушной заслонкой и дозировкой воздуха для поддержания заданного соотношения воздух/топливо;
• Клапан — электромагнитный запорный элемент топливной линии для безопасного перекрытия подачи при остановке;
• Электроды — парные элементы розжига и контроля искрового канала, рассчитанные на длительную работу в агрессивной среде.

Особенности эксплуатации и обслуживания

• Регулярная проверка и очистка форсунок, фильтров и пламенной трубы обеспечивает стабильность экономичных параметров и снижает эмиссию;
• Проверять работоспособность датчика пламени и системы розжига при каждом сервисном осмотре;
• Своевременная замена уплотнений, фильтров и изнашиваемых элементов продлевает ресурс узлов топливной системы и электроприводов.

FBR G X4H TC — решение для систем, где требуются высокие показатели надёжности при компактных размерах и простоте интеграции. Конструктивный набор компонентов обеспечивает быстрый пуск, контролируемое горение и защиту оборудования в соответствии с современными требованиями энергосбережения и экологии.
