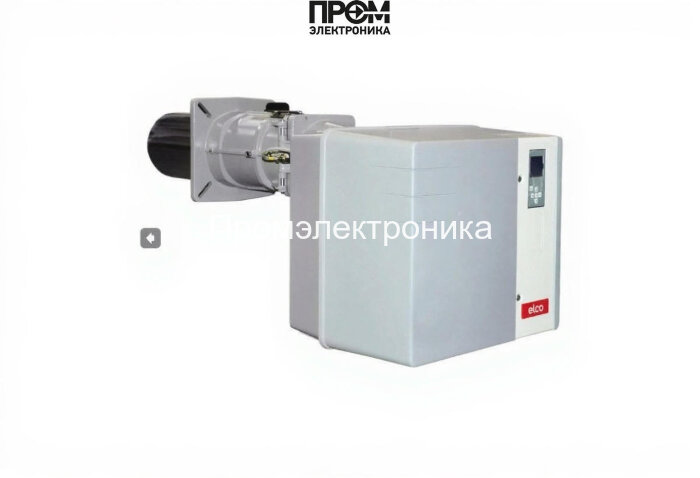

Дизельная горелка Elco VL6.1600 DP KN

Дизельная горелка Elco VL6.1600 DP KN (арт. 3833694) — техническое описание и руководство по применению

Дизельная горелка Elco VL6.1600 DP KN — моноблочное прогрессивное устройство для сжигания сверхлегкого дизельного топлива, предназначенное для промышленного и крупно-бытового теплогенерации. Модель сочетает трехступенчатое регулирование мощности, компактную конструкцию и автоматизацию управления, что обеспечивает стабильное и экономичное горение при минимальных выбросах. Встроенная автоматика и продуманная конструкция делают горелку пригодной для эксплуатации в составе котлоагрегатов широкой мощности.

Ключевые технические характеристики

• Бренд: Elco
• Модель: VL6.1600 DP KN (арт. 3833694)
• Вид топлива: дизельная
• Диапазон мощности: от 320 до 1600 кВт (рабочий диапазон 950–1600 кВт в типовом режиме)
• Расход топлива: 80.1 – 124.9 кг/ч
• Электропитание: 220 В
• Электродвигатель: 2200 Вт
• Потребляемая электрическая мощность: 2240 Вт
• Класс пылевлагозащиты: IP21 (установка в сухих помещениях)
• Уровень шума: 78.1 дБ
• Противодавление: от 0 до 12 мбар
• Тип пламенной трубы: короткая, длина 270 мм
• Тип соединения: Rp 1/2"
• Вес: 80 кг
• Габариты: 132 × 59.2 × 69.5 см
• Рабочая температура: от −10 до +50 °C
• Страна бренда: Италия

Конструкция и комплект поставки

Конструкция горелки Elco VL6.1600 DP KN выполнена в виде компактного моноблока со съемной прозрачной крышкой кожуха для доступа к узлам. Основные узлы и элементы, входящие в состав горелки:

• корпус моноблока из алюминия с пластиковым эргономичным кожухом;
• головка горелки с регулируемой конструкцией для адаптации к различным камерам сгорания;
• топливная часть: самовсасывающий насос с регулятором давления и входным фильтром, три форсунки;
• блок управления на базе микропроцессора с защитой от понижения напряжения (отключение при <180 В и автоматическое восстановление);
• блок электромагнитных клапанов, уплотнительная прокладка фланца, крепежные элементы и оси шарнира;
• гидравлические соединения: два шланга длиной 150 см с переходниками и шланг 130 см;
• комплект технической документации и электрическая схема (соответствие EN 267).

Преимущества и эксплуатационные характеристики

• высокий КПД и стабильность горения благодаря трехступенчатому регулированию мощности;
• низкий уровень выбросов оксидов азота и прочих вредных веществ при соблюдении регламентов технического обслуживания;
• технология тихого сжигания и сниженного энергопотребления;
• адаптируемая головка для разных камер сгорания и широкий диапазон противодавления (0–12 мбар);
• удобство монтажа и обслуживания: съемная крышка обеспечивает быстрый доступ к регулировочным узлам;
• стойкость к эксплуатации при температуре окружающей среды от −10 до +50 °C;
• компактные габариты и умеренный вес (80 кг) упрощают транспортировку и замену в составе котлоагрегата.

Области применения и примеры реального использования

• промышленные паровые и водогрейные котлы среднего и крупного типа (теплопотребление до 1600 кВт);
• теплогенераторы для производственных участков, где требуется стабильная и регулируемая подача тепла;
• агрегаты верхнего диапазона мощности на объектах ЖКХ и коммунальной инфраструктуры;
• пример 1: замена устаревшей газовой горелки в котле паровой установки на дизельную комплектацию для обеспечивания резервного и основного режима работы;
• пример 2: применение на складе металлообработки для поддержания технологической температуры в сушильных камерах, где требуется точное трехступенчатое управление мощностью.

Монтаж, обслуживание и эксплуатация

• монтаж рекомендуется проводить квалифицированной бригадой с соблюдением правил установки котлов и инструкций производителя;
• требуется подключение к сети 220 В и проверка подключения топливной магистрали Rp 1/2";
• регулярное техобслуживание: проверка состояния форсунок, фильтров и насоса, проверка уплотнений и электроцепей согласно регламенту (не реже раз в 6 месяцев при интенсивной эксплуатации);
• контроль уровня и качества топлива для снижения износа форсунок и поддержания оптимального расхода 80.1–124.9 кг/ч;
• при эксплуатации учитывать класс защиты IP21 — установка в сухих, не запыленных помещениях и организация вентиляции;
• при возникновении сбоев автоматика подает диагностические сигналы; восстановление после понижения напряжения выполняется автоматически после нормализации сети.

Совместимость с котлами

Elco VL6.1600 DP KN подходит для водогрейных и паровых котлов промышленного класса, теплогенераторов и промышленных печей с камерой сгорания, рассчитанной на короткую пламенную трубу длиной 270 мм и противодавление до 12 мбар. Рекомендуется согласовывать параметры камеры сгорания (геометрия и объем) с техническим специалистом для достижения оптимальной турбулентности и КПД.

FAQ (часто задаваемые вопросы)

• Какой тип топлива использовать? — Рекомендуется сверхлегкое дизельное топливо, чистое и без механических примесей.
• Нужна ли специальная электросеть? — Горелка работает от сети 220 В; важна стабильность питания, блок автоматики защищен от падения напряжения ниже 180 В.
• Какой расход топлива в нагрузке? — От 80.1 до 124.9 кг/ч в зависимости от выбранной ступени мощности.
• Можно ли эксплуатировать при −15 °C? — Рекомендованный рабочий диапазон −10…+50 °C; при более низких температурах необходима организация обогрева помещения и топливной магистрали.
• Как часто менять форсунки и фильтры? — Периодичность зависит от качества топлива и режима работы; типичная проверка/замена — каждые 6–12 месяцев при интенсивной эксплуатации.

Для выбора оптимальной комплектации, консультации по монтажу и поставки оборудования обращайтесь в компанию Промэлектроника: sales@prom-elec.com. Наши специалисты помогут подобрать схему подключения, дополнительные компоненты и сервисные опции под конкретный котёл и условия эксплуатации.

Все технические параметры указаны исходя из заводских данных Elco и реальных условий эксплуатации. Перед вводом в эксплуатацию выполняйте пусконаладочные работы и регламентные проверки в соответствии с инструкцией и нормативными требованиями.
