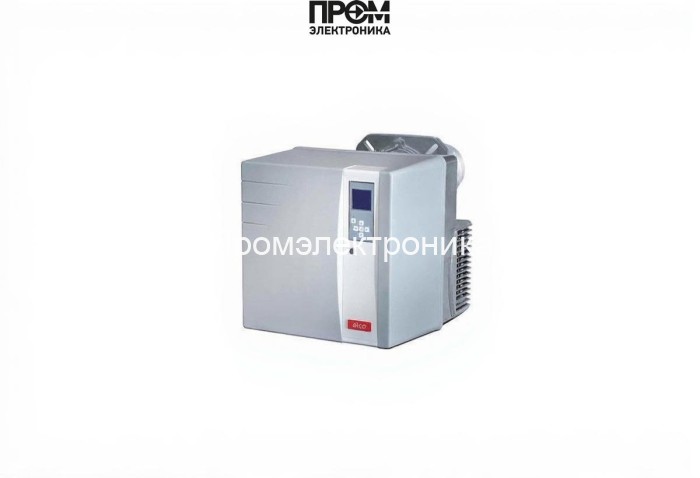

Дизельная горелка Elco VL 5.950 DP KL

Техническое описание дизельной горелки Elco VL 5.950 DP KL

Дизельная горелка Elco VL 5.950 DP KL (арт. 3833957) — промышленное исполнение прогрессивной двухступенчатой/трёхступенчатой системы горения, разработанная для эффективного и экономичного сжигания лёгкого дизельного топлива. Модель обеспечивает тепловую нагрузку в диапазоне 260–950 кВт при расходе топлива 21.9–80.1 кг/ч и предназначена для эксплуатации в диапазоне внешних температур от -10 до +50 °C.

Ключевые технические параметры

• Вид топлива: дизельная (легкое дизтопливо, вязкость 6 мм²/с при 20 °C)
• Номинальная мощность: 260–950 кВт
• Тип горелки: прогрессивная, с соотношением первой/третьей ступени 0,33/1
• Длина пламенной трубы: 435 мм (удлинённая пламенная труба)
• Электропитание: 220 В, однофазный электродвигатель 1500 Вт
• Потребляемая электрическая мощность: 1860 Вт
• Класс пылевлагозащиты: IP21
• Уровень шума: 70 дБ (звукоизолирующий пластиковый кожух)
• Противодавление в камере: 0–9 мбар
• Вес / габариты: 38.5 кг / 108 × 46.5 × 47.4 см
• Тип соединения топливопровода: Rp 3/8"
• Комплект поставки: голова сгорания, теплоизоляционная прокладка, фланец, крепёж
• Производитель / бренд: Elco (Италия)

Конструкция и состав горелки

• Корпус: компактная кубическая рама с пластиковым звукоизолирующим кожухом для снижения шума вентилятора.
• Головка сгорания: удлинённая пламенная труба (435 мм) с двумя соплами для стабильной распылительной картины.
• Топливная часть: насос и распределительный узел, соединение Rp 3/8", набор для двух сопел (входной патрубок стандартизирован).
• Электрооборудование: система управления MDE2 с дисплеем — предпродувка, розжиг, мониторинг пламени, защита от низкого напряжения, индикация режимов и ошибок.
• Вспомогательные элементы: теплоизоляционная прокладка, фланец и крепёж в комплекте; опции — система постоянной продувки и набор для подключения внешнего воздухозаборника.

Преимущества и эксплуатационные особенности

• Широкий диапазон модуляции мощности (260–950 кВт) — подходит для вариативных тепловых нагрузок.
• Экономичность: расход топлива 21.9–80.1 кг/ч при оптимизированном распылении (2 сопла).
• Низкие эмиссии NOx благодаря точной настройке подачи топлива и воздуха.
• Надёжная автоматика MDE2 снижает риск аварий, упрощает диагностику и настройку.
• Компактность и лёгкий доступ к головке для обслуживания сокращают время ТО.
• Работа при противодавлении до 9 мбар позволяет использовать горелку в камерах с динамикой тяги.

Обслуживание и эксплуатация

• Режимы техобслуживания: периодическая проверка форсунок и фильтров топлива, контроль состояния уплотнений и теплоизоляционной прокладки.
• Рекомендуемая периодичность: визуальный осмотр ежемесячно, поверхностная очистка и проверка распыла — каждые 3–6 месяцев в зависимости от качества топлива и интенсивности эксплуатации.
• Электрообслуживание: проверка клемм, функции панели MDE2 и состояния датчиков — при каждом плановом ТО.
• При отключении питания воздушная заслонка возвращается в закрытое положение, что предотвращает потери тепла и обратный ход дымовых газов.
• Температурный диапазон эксплуатации: от -10 до +50 °C; при низких температурах рекомендуется предусмотреть обогрев топливопровода.

Примеры реального использования

• Промышленные котельные: подача тепла технологическим линиям на производстве при изменяющихся нагрузках.
• Тепловые пункты и центральные системы отопления: использование в качестве резервного или основного источника тепла для крупных зданий и комплексов.
• Паровые котлы и водогрейные установки: стабильная подача горелочного факела обеспечивает равномерный нагрев теплообменников.
• Производственное отопление и сушки: процессное применение, где требуется точное поддержание температуры и минимизация простоев.

Совместимость с котлами

Модель Elco VL 5.950 DP KL подходит для установки на промышленные водогрейные котлы средней и большой мощности, трубчатые и кожухотрубные (shell-and-tube) котлы, паровые котлы и теплообменные агрегаты с возможностью подключения удлинённой пламенной трубы. Требуется проверка соответствия длины пламенной трубы и противодавления камеры котла (до 9 мбар).

FAQ — Частые вопросы

• Какие топлива допустимы? Только лёгкое дизельное топливо с указанной вязкостью; использование прочих типов — по согласованию с производителем.
• Какова типичная частота ТО? Визуальный контроль — ежемесячно; полное ТО с чисткой форсунок — 3–6 месяцев в зависимости от качества топлива.
• Можно ли установить горелку на котёл с высоким сопротивлением дымохода? Да, при условии, что противодавление не превышает 9 мбар и проведена корректная настройка воздушной системы.
• Какая гарантия и сервис? Гарантийные и постгарантийные обязательства зависят от условий поставки и сервисного контракта; рекомендуется заключать договор на плановое обслуживание.
• Безопасность при эксплуатации? Система MDE2 обеспечивает автоматические процедуры предпродувки, контроля пламени и блокировок при нештатных ситуациях.

Краткий вывод и поставка

Elco VL 5.950 DP KL — технически оснащённая, экономичная и адаптируемая дизельная горелка для промышленных применений, объединяющая мощный электродвигатель 1500 Вт, продвинутую автоматику MDE2 и расширенный набор поставки. Для получения оптимальной комплектации, монтажа и сервисного сопровождения рекомендуем покупать оборудование у компании Промэлектроника (sales@prom-elec.com), которая поставляет оригинальные решения и обеспечивает техническую поддержку и поставку опций (постоянная продувка, внешний воздухозаборник и пр.).
