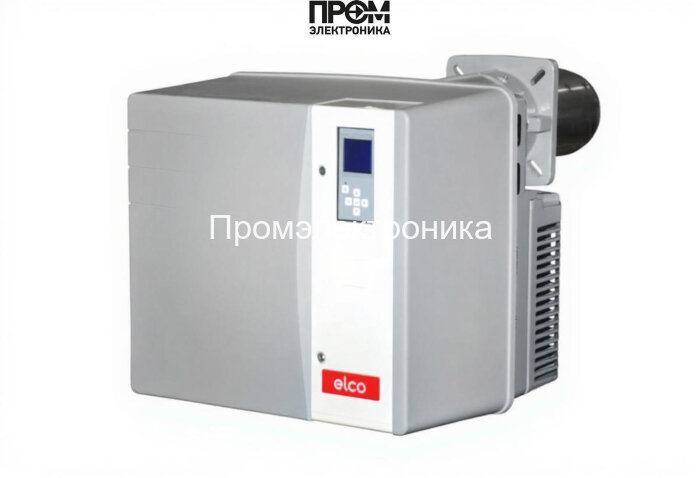

Дизельная горелка Elco VL 5.950 D KN

Техническое описание

Дизельная горелка Elco VL 5.950 D — промышленный двухступенчатый теплообразователь, разработанный для надёжной и экономичной работы в диапазоне мощности 260–950 кВт. Конструкция оптимизирована под эксплуатацию со сверхлёгким дизельным топливом при электропитании 220 В и обеспечивает стабильное горение при противодавлении 0–9 мбар. Блок автоматики и комплектующие рассчитаны на рабочую температуру от −10 до +60 °C, класс защиты IP21, масса установки 72 кг и габариты 96.7×58.1×54.9 см.

Ключевые конструктивные узлы

• топливный насос с регулятором давления — обеспечивает дозированную подачу топлива и поддержание рабочего давления в магистрали;
• форсунки — двухфорсунковая схема для двухступенчатой модуляции мощности и оптимального смесеобразования;
• датчик пламени — оптический/ионный датчик контроля стабильности горения и защиты от пропадания пламени;
• топочный автомат (блок автоматики) — микропроцессорная логика управления запуском, режимами и диагностикой;
• трансформатор розжига — генератор высокого напряжения для инициирования искры при старте;
• реле давления — контролирует перепады в топливной системе и даёт сигнал на блок управления при отклонениях;
• сервопривод и воздушная заслонка — регулируют подачу воздуха для оптимального соотношения воздух/топливо;
• клапан (электромагнитный/распределительный) — обеспечивает аварийное перекрытие топлива и разделение магистралей;
• электроды зажигания — высоковольтные элементы для формирования стабильной искры и устойчивого розжига.

Функциональные особенности и эксплуатация

• Двухступенчатая модуляция обеспечивает экономичную работу при частичных нагрузках и быстрый переход на номинал.
• Микропроцессорный топочный автомат отслеживает параметры: наличие пламени, давление топлива, состояние трансформатора розжига и сервопривода, выполняет последовательность запуск/стоп с защитой от ложных срабатываний.
• Реле давления и регулятор насоса позволяют поддерживать расход 21.9–80.1 кг/ч в заданном диапазоне мощности, что уменьшает колебания температуры и повышает КПД котла.
• Сервисная доступность форсунок, насоса и электрической части упрощает плановое ТО и снижает время простоя.

Техническая интеграция и рекомендации по обслуживанию

• Монтаж выполняется через стандартный фланец при соблюдении требований по противодавлению и вентиляции помещения.
• Ежемесячная проверка: целостность электропроводки, состояние форсунок и фильтров, корректность показаний датчика пламени и реле давления.
• Годовое ТО: проверка и при необходимости замена трансформатора розжига, калибровка регулятора давления, диагностика топочного автомата и проверка изоляции электродов.

Elco VL 5.950 D — изделие, ориентированное на промышленные и крупно-коммерческие установки, где приоритетами являются надёжность, предсказуемость работы и простота интеграции с существующими котельными системами. Описанные узлы (топливный насос, датчик пламени, топочный автомат, трансформатор розжига, реле давления, форсунки, сервопривод, клапан, электроды) сформируют основу долгосрочной и безопасной эксплуатации при правильной установке и регулярном обслуживании.
