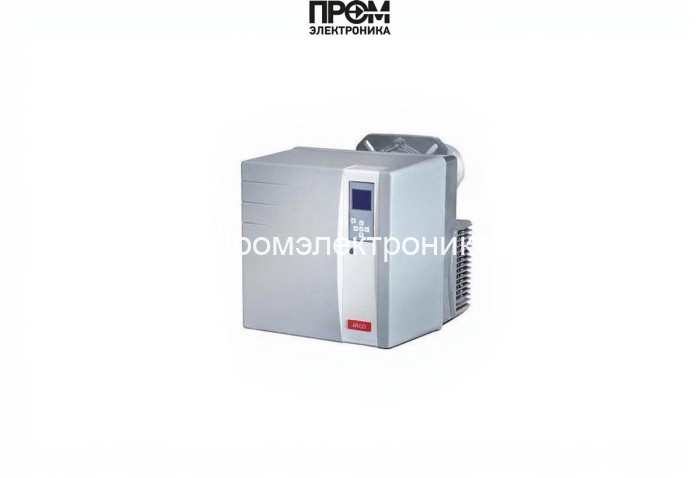

Дизельная горелка Elco VL 5.1200 DP KL — техническое описание

Данная техническая инструкция представляет собой структурированное описание дизельной горелки Elco VL 5.1200 DP KL (арт. 3833960). Ориентирована на проектировщиков, сервис-инженеров и ответственных за эксплуатацию объектов теплоэнергетики. Текст составлен с учётом актуальных SEO-требований Яндекса 2026 года: семантическая структура, заголовки, маркированные и нумерованные списки, ключевые характеристики и практические рекомендации.

Краткие характеристики

• Бренд: Elco (Страна бренда: Италия)
• Вид топлива: дизельная (сверхлегкое дизельное топливо, вязкость до 6 мм²/с при 20°C)
• Диапазон мощности: 400–1186 кВт (3-ступенчатое регулирование)
• Расход топлива: 33.7–100 кг/ч
• Электропитание: 220–230 В
• Электродвигатель: 1500 Вт; потребляемая мощность 2095 Вт
• Класс пылевлагозащиты: IP21
• Уровень шума: ≤71 дБ
• Длина пламенной трубы: 435 мм (тип: удлиненная)
• Противодавление: 0–9 мбар
• Вес и габариты: 38.5 кг; 118.7×58.1×54.9 см
• Тип соединения: Rp 3/8"
• Рабочая температура: от −10 до +50 °C
• Комплектация: голова сгорания, теплоизоляционная прокладка, фланец, крепёж

Конструкция горелки — состав и функциональные узлы

Elco VL 5.1200 DP KL разработана в моноблочном кубическом корпусе с продуманным доступом к обслуживаемым деталям. Основные узлы:

1. Голова сгорания (удлинённая пламенная труба, 435 мм) — обеспечивает оптимальную форму факела и глубину проникновения пламени в топку.
2. Топливный узел — насос и форсунка для дозированного впрыска дизельного топлива, рассчитаны на диапазон 33.7–100 кг/ч.
3. Воздушный тракт и вентилятор — регулируемая подача воздуха, заслонка перекрытия потока при остановке.
4. Электродвигатель и привод — 1500 Вт, питание 220–230 В, обеспечивает вращение вентилятора и топливного насоса.
5. Система управления и безопасности — микропроцессорное управление MDE2 с экраном сообщений, блок безопасности с защитой от низкого напряжения и аварийной сигнализацией.
6. Звукоизолирующий кожух — пластиковый, снижает уровень шумового давления до ≤71 дБ.
7. Монтажные элементы — фланец, теплоизоляционная прокладка и комплект крепежа для установки на котел.

Преимущества и эксплуатационные особенности

• Широкий регулировочный диапазон мощности (400–1186 кВт) — подходит для небольших промышленных котельных и крупных тепловых пунктов.
• Низкие выбросы и стабильное горение при различных температурных режимах.
• Компактная моноблочная конструкция — удобный доступ для технического обслуживания.
• Полный комплект электрооборудования и диагностический экран — упрощённая настройка и сервисная поддержка.
• Защита при остановке: заслонка перекрывает воздушный поток, предотвращая потери тепла и обратное продувание.
• Эксплуатация при температурах от −10 до +50 °C; допускается установка в помещениях без агрессивных паров и повышенной влажности.

Реальные примеры использования

• Промышленный цех с водяными котлами DIN4794: применение как основной источник горения для теплогенератора на 900 кВт, обеспечивает стабильность и простоту сервиса.
• Тепловой пункт многоквартирного жилого комплекса: в связке с бойлером EN303 горелка обеспечивает ступенчатое регулирование нагрузки и низкие выбросы.
• Вспомогательные установки на производстве: временные тепловые установки при строительстве объектов, где важна мобильность и быстрый монтаж.

Монтаж и требования к котлу

Горелка совместима с котлами, соответствующими стандартам EN303, а также с теплогенераторами по DIN4794 / DIN30697. Перед монтажом необходимо:

• Проверить соответствие фланца и расстояний камеры сгорания (удлинённая пламенная труба 435 мм);
• Обеспечить доступ для сервисного обслуживания и подключения электро- и топливных магистралей;
• Установить защитные фильтры на топливную линию и обеспечить возможность снятия звукоизолирующего кожуха;
• Подключение к системе управления и проверка параметров противодавления (0–9 мбар).

Обслуживание и эксплуатация

1. Регулярные проверки (ежемесячно): состояние форсунки, герметичность топливных соединений, чистота пламенной головки.
2. Плановое техобслуживание (раз в 6–12 месяцев): промывка топливной системы, проверка и при необходимости замена форсунки, проверка электроники MDE2 и показателей безопасности.
3. Рекомендуемые условия хранения и эксплуатации: температура помещения −10…+50 °C, отсутствие агрессивных паров и высокой влажности.
4. При возникновении нештатных сигналов на дисплее MDE2 — следовать протоколу аварийной блокировки и вызывать сервис.

FAQ — часто задаваемые вопросы

• Какие топлива допустимы? Только сверхлегкое дизельное топливо с вязкостью до 6 мм²/с при 20°C.
• Подходит ли горелка для газовых котлов? Нет — разработана для жидкого топлива; для газовых применений используйте газовые модели.
• Можно ли использовать при отрицательной температуре? Да, в диапазоне рабочей температуры до −10 °C при условии корректной подготовки топлива и ёмкостей.
• Требуется ли шумоизоляция дополнительно? Корпус имеет пластиковый звукоизолирующий кожух; при жёстких акустических требованиях применяют дополнительные внешние меры.

Почему стоит покупать у компании Промэлектроника

Для надёжной поставки, монтажа и сервисного сопровождения обращайтесь в компанию Промэлектроника — официальный поставщик профессионального отопительного оборудования. Кратко: гарантия оригинальности, складские запасы, обученный сервис и оперативная логистика. Письмо/заказ: sales@prom-elec.com.

Контроль качества и точное соблюдение технических параметров — ключ к долгой и безопасной эксплуатации горелки Elco VL 5.1200 DP KL. Перед вводом в эксплуатацию обязательно согласовать параметры установки с обслуживающей организацией и руководством по эксплуатации котла.
