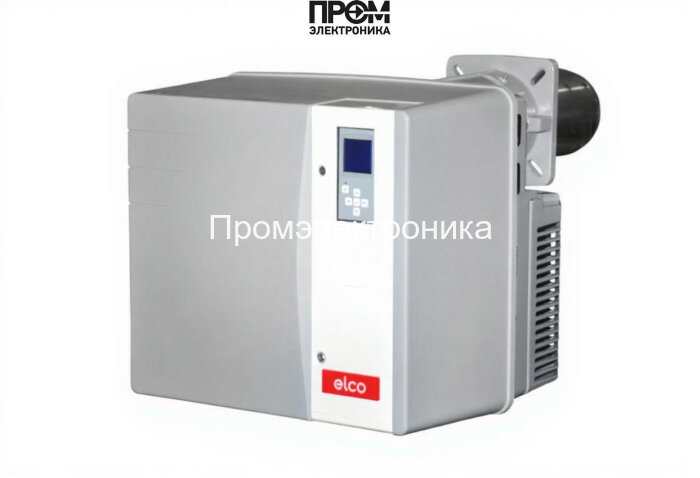

Дизельная горелка Elco VL 5.1200 D KM

Дизельная горелка Elco VL 5.1200 D KM — модульная двухступенчатая установка для промышленных котлов с диапазоном мощности 400–1186 кВт, разработанная для стабильной и экономичной работы на лёгком дизельном топливе. Описание фокусируется на конструктивных узлах, эксплуатационных параметрах и ключевых элементах управления, необходимых для интеграции в современные теплоцентры и промышленные установки.

Ключевые конструктивные элементы

• Топливный насос — обеспечивает точную подачу топлива под необходимым давлением и поддерживает стабильность подачи при рабочих перепадах.
• Форсунки — атомизируют топливо для равномерного сгорания; качество распыла напрямую влияет на КПД и выбросы.
• Электроды розжига — формируют искру для надёжного поджога смеси в стартовых режимах.
• Трансформатор розжига — генерирует необходимое напряжение для электродов и гарантирует стабильность розжига при изменениях питающей сети.
• Датчик пламени — контролирует наличие горения и обеспечивает мгновенное отключение при нештатных режимах.
• Топочный автомат (блок управления MDE2) — реализует логику запуска, двухступенчатую регулировку, самодиагностику и защитные алгоритмы.
• Сервопривод — управляет воздушной заслонкой и положением форсунок для оптимизации соотношения воздух/топливо.
• Клапан топливной линии — электромеханический элемент обеспечения перекрытия подачи при авариях и в режиме остановки.
• Реле давления — мониторит противодавление в топочной линии (0–9 мбар) и инициирует защитные сценарии при превышениях.

Техническое описание и эксплуатация

Конструкция Elco VL 5.1200 D KM ориентирована на простоту обслуживания и долговечность. Горелочная голова с пламенной трубой длиной 325 мм и электродвигателем 1500 Вт рассчитана на питание 220 В. Потребляемая электрическая мощность в стандартной конфигурации до 2100 Вт. Класс защиты IP21 и рабочий диапазон температур от −10 до +60 °C обеспечивают применение в типовых производственных помещениях и котельных.

Преимущества интеграции

• Широкий мощностной диапазон 400–1186 кВт позволяет использовать горелку как для основного, так и для резервного теплопроизводства.
• Двухступенчатая регулировка снижает потребление топлива при частичных нагрузках и улучшает экономические показатели котельной.
• Модульная автоматика MDE2 с информативным дисплеем упрощает настройку и сокращает время диагностики неисправностей.
• Ремонтопригодность: доступ к топливному насосу, форсункам и электродам реализован через сервисные разъёмы для быстрой замены.

Рекомендации по монтажу и техническому обслуживанию

• Согласуйте параметры камеры сгорания и дымохода с допустимой длиной пламенной трубы 325 мм.
• Регулярно проверяйте и при необходимости заменяйте форсунки и фильтры топлива для сохранения качества распыла.
• Тестируйте датчик пламени и трансформатор розжига при плановом техническом обслуживании.
• Контролируйте состояние реле давления и герметичность топливной линии; при превышении 9 мбар — немедленно остановите установку и проведите диагностику.

Дизельная горелка Elco VL 5.1200 D KM — технически продуманное решение для современных промышленных котельных, где важны надёжность, простота интеграции и высокая экономичность при изменчивых нагрузках.
