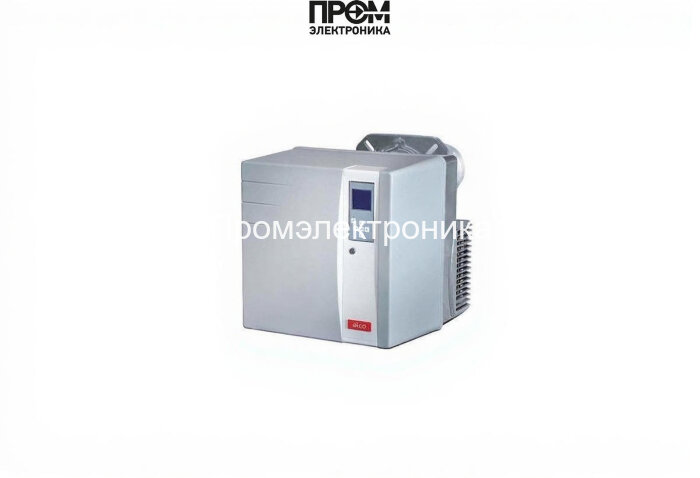

Дизельная горелка Elco VL 4.610 DP KL

Дизельная горелка Elco VL 4.610 DP KL — техническое описание и руководство по применению

Дизельная горелка Elco VL 4.610 DP KL — промышленное теплооборудование итальянского бренда Elco, предназначенное для эффективного и стабильного сжигания дизельного топлива в паровых и водогрейных котлах. Модель обеспечивает регулируемую теплопроизводительность в диапазоне 195–610 кВт и реализует трехступенчатый режим работы для точного подбора мощности под нагрузку котла. Управление — микропроцессорное, с контроллером TCH 3xx и интерфейсом MDE2 для отображения рабочих сообщений и ввода параметров.

Ключевые характеристики

• Вид топлива: дизельная
• Мощность горелки: от 195 до 610 кВт (трехступенчатый режим)
• Исполнение горелки: прогрессивная
• Тип пламенной трубы: удлиненная, длина 360 мм
• Электропитание: 220 В
• Электродвигатель: 750 Вт; потребляемая электрическая мощность: 830 Вт
• Расход топлива: 16.4–51.4 кг/ч
• Противодавление: от 0 до 6 мбар
• Класс пылевлагозащиты: IP21
• Уровень шума: 71 дБ
• Вес: 38.5 кг; Габариты: 97 × 46.5 × 47.4 см
• Тип соединения: Rp 3/8"
• Рабочая температура: от −10 до +50 °C
• Страна бренда: Италия
• Комплектация: голова сгорания, изоляционная прокладка фланца и крепежные принадлежности

Конструкция и что входит в состав горелки

• корпус с монтажным фланцем и изоляционной прокладкой; крепежные элементы для установки;
• удлинённая пламенная труба (360 мм) для обеспечения стабильного горения и сниженного теплового воздействия на топку;
• топочная головка (голова сгорания) с легким доступом для техобслуживания;
• воздушный вентилятор и звукоизоляционный съемный кожух для снижения уровня шума;
• электродвигатель 750 Вт и внутренняя разводка электрооборудования с системой управления MDE2 и экраном;
• паливный форсунок и механизм подачи топлива, рассчитанные на расход 16.4–51.4 кг/ч;
• микропроцессорный контроллер TCH 3xx с функциями защиты, автоперезапуска и сохранения настроек.

Преимущества и эксплуатационные качества

• широкий диапазон мощности (195–610 кВт) — подходит для средних и крупных котельных;
• экономичный расход топлива и оптимизированная подача воздуха — снижение эксплуатационных расходов;
• класс II по NOx (EN267) — уменьшенное содержание оксидов азота в отработавших газах;
• защита при падении напряжения и автозапуск при восстановлении питания — повышение бесперебойности;
• удобный доступ к головке горения — упрощает периодическое обслуживание и замену форсунок;
• компактный вес (38.5 кг) и габариты — облегчённая интеграция в существующие котловые узлы;
• широкий диапазон противодавления (0–6 мбар) — совместимость с разными типами топочных камер;
• звукоизоляционный кожух — уровень шума не превышает 71 дБ при нормальной работе.

Области применения — примеры реального использования

• промышленные котельные на производственных площадках для технологического пара;
• коммунальные и районные котельные в жилых комплексах и административных зданиях;
• резервные и пиковые установки в котельных энергоснабжения объектов с переменной нагрузкой;
• тепловые пункты предприятий общественного питания, складов и сельскохозяйственных комплексов.

Примеры: в пищевой промышленности горелка используется для поддержания стабильного температурного режима пастеризации; в логистических центрах — для подогрева технологических емкостей и предотвращения замерзания теплоносителя в периоды пиковых нагрузок.

Для каких котлов подходит

• водогрейные и паровые котлы с необходимой тепловой нагрузкой 195–610 кВт;
• котлы с возможностью установки удлинённой пламенной трубы и монтажного фланца Rp 3/8";
• системы, требующие низкого уровня выбросов NOx и стабильного поддержания пиковых режимов.

Техническая эксплуатация и обслуживание

• регулярная проверка форсунок и сопел — периодичность в соответствии с инструкцией производителя;
• очистка и проверка пламенной трубы и головки для исключения отложений и обеспечении равномерного пламени;
• проверка рабочего давления подачи топлива и герметичности соединений (тип соединения Rp 3/8");
• профилактика электрических компонентов: проверка заземления, состояния кабелей и контроллера MDE2;
• замена фильтров топлива и проверка насоса подачи — во избежание перебоев при расходе 16.4–51.4 кг/ч;
• при возникновении неисправностей — использование функций защитного отключения и диагностических сообщений контроллера TCH 3xx.

FAQ — часто задаваемые вопросы

• Можно ли использовать горелку на котлах другой марки? Да, при условии соответствия тепловой мощности, присоединительных размеров и противодавления (0–6 мбар).
• Какой минимальный температурный режим эксплуатации? Горелка рассчитана на работу при температуре окружающей среды от −10 °C до +50 °C.
• Как снизить уровень шума? Используйте штатный съемный звукоизоляционный кожух и обеспечьте правильную установку вентилятора и креплений.
• Какие требования к электропитанию? Стандартное питание 220 В; потребляемая мощность около 830 Вт, электродвигатель 750 Вт.
• Какие документы и сервис доступны? Поставщик предоставляет комплект для монтажа, инструкцию по эксплуатации и заводские испытания; рекомендовано сервисное обслуживание авторизованным сервис-центром.

Для приобретения и подбора оптимальной конфигурации оборудования обращайтесь в компанию Промэлектроника (sales@prom-elec.com). Специалисты помогут подобрать комплект с учётом требований котельной, обеспечить поставку и сервисное сопровождение.

Данное описание содержит структурированные технические данные и рекомендации по эксплуатации. Перед монтажом и обслуживанием ознакомьтесь с заводской документацией и регламентами по технике безопасности.
