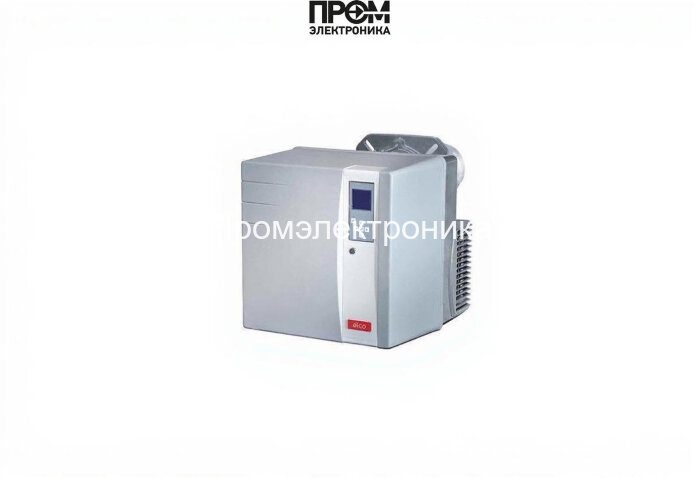

Дизельная горелка Elco VL 4.460 DP KN (арт. 3833968) — техническое описание

Дизельная горелка Elco VL 4.460 DP KN предназначена для эффективного и стабильного сжигания дизельного топлива в промышленных и коммунально‑котельных установках. Модель спроектирована согласно европейским нормам (EN303, DIN4794 / DIN30697) и обеспечивает диапазон полезной мощности от 180 до 460 кВт при прогрессивном режиме управления. Управление выполнено на базе микропроцессорной логики с интерактивной панелью MDE2, что гарантирует предсказуемость работы в широком диапазоне внешних условий.

Ключевые технические характеристики

• Вид топлива: дизельная
• Мощность горелки: от 180 до 460 кВт
• Исполнение: прогрессивная, трёхступенчатое регулирование мощности (300–460 кВт в рабочем диапазоне)
• Длина пламенной трубы: 220 мм, тип пламенной трубы: короткая
• Электропитание: 220 В, электродвигатель: однофазный 420 Вт
• Потребляемая электрическая мощность: 545 Вт
• Расход топлива: 15.2–38.8 кг/ч
• Противодавление: от 0 до 5 мбар
• Класс пылевлагозащиты: IP21
• Уровень шума: до 70 дБ
• Вес: 38.8 кг; габариты: 86 × 46.5 × 47.4 см
• Тип соединения топлива: Rp 3/8"
• Рабочая температура окружающей среды: от −10 до +50 °C
• Страна бренда: Италия

Конструкция и состав горелки

Конструкция Elco VL 4.460 DP KN выполнена по модульному принципу для простоты монтажа и технического обслуживания. Основные узлы и элементы:

• Корпус — жаропрочный кубический корпус с съёмным шумопоглощающим кожухом из полипропилена.
• Воздушная часть — высокопроизводительный вентилятор с электрическим приводом, вентиляционное колесо и воздушная заслонка, препятствующая обратному току при останове.
• Топливная часть — шестеренчатый самовсасывающий насос с регулятором давления и патрубком Rp 3/8".
• Электроника — микропроцессорная система управления (включая автомат TCH 3xx), интерактивная панель MDE2 и датчик контроля пламени MZ 770 S.
• Огневая голова — комплектуется головой сгорания; в комплект поставки входят теплоизоляционная прокладка и крепёжные принадлежности.

Преимущества и эксплуатационные качества

• Экономичное потребление электрической энергии (потребляемая мощность 545 Вт) и оптимизированный расход топлива (15.2–38.8 кг/ч).
• Низкий уровень шума — до 70 дБ, достигается использованием звукопоглощающего кожуха.
• Стабильность горения при колебаниях внешней температуры и сетевого напряжения благодаря микропроцессорной системе.
• Соответствие нормам по выбросам (низкие NOx, класс II EN267) и возможность работы при противодавлении 0–5 мбар.
• Компактные габариты и небольшой вес (38.8 кг) упрощают монтаж и интеграцию в существующие теплогенераторы.

Обслуживание и эксплуатация

1. Монтаж: монтаж и крепление осуществляются комплектными крепежными принадлежностями. Рекомендуется обеспечить доступ к огневой голове для регулировок.
2. Пуск и настройка: использование интерактивной панели MDE2 и автопроцессора TCH 3xx упрощает последовательность пусковых операций и позволяет сохранить параметры в памяти на весь отопительный сезон.
3. Текущий уход: регулярная проверка форсунки, состояния насоса и фильтров топлива; инспекция вентилятора и воздушной заслонки; контроль датчика пламени MZ 770 S.
4. Безопасность: предусмотрено защитное отключение при падении сетевого напряжения и звуковой сигнал в аварийных режимах.
5. Условия эксплуатации: температура окружающей среды −10…+50 °C; избегать агрессивных паров, пыли и высокой влажности.

Примеры реального использования

• Промышленные котельные (цеховые и диспетчерские котлы) — при подключении к системе дымоудаления с противодавлением до 5 мбар обеспечивает стабильную работу для обогрева производственных площадей.
• Коммунальные котельные — использование в паровых и водогрейных котлах, соответствующих EN303, позволяет заменять устаревшие газовые агрегаты и экономить на обслуживании.
• Резервные источники тепла в энергоцентрах — быстрое переключение и автоматический перезапуск после восстановления сети делает горелку подходящей для режимов с частыми перепадами питания.

Для каких котлов подходит

Горелка Elco VL 4.460 DP KN совместима с котлами и теплогенераторами, сконструированными под стандарты EN303, DIN4794 и DIN30697. Рекомендуется для водогрейных и паровых котлов средней и большой мощности, где требуется диапазон 180–460 кВт и компактная короткая пламенная труба длиной 220 мм.

FAQ — часто задаваемые вопросы

• Какая температура окружающей среды допустима? От −10 до +50 °C.
• Какой расход топлива при номинальной мощности? В диапазоне 15.2–38.8 кг/ч в зависимости от режима и настройки горелки.
• Каков уровень шума? Не превышает 70 дБ благодаря звукопоглощающему кожуху.
• Какая степень защиты корпуса? IP21 (защита от вертикально падающих капель и ограниченная защита от контактов).
• Какие элементы входят в комплект? Голова сгорания, теплоизоляционная прокладка и крепёжные элементы.
• Можно ли эксплуатировать при противодавлении? Да, в диапазоне от 0 до 5 мбар.
