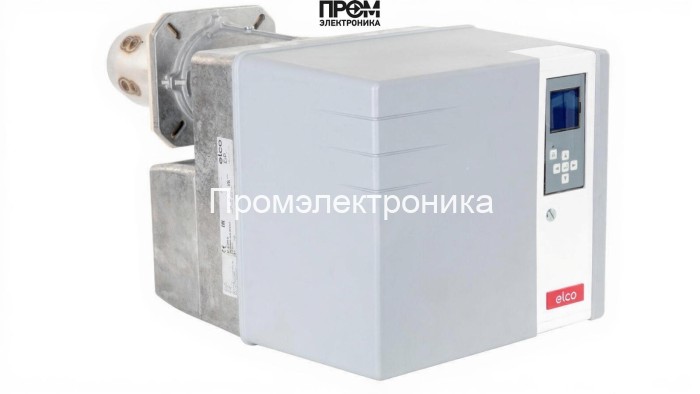

Дизельная горелка Elco VL 3.360 D (арт. 3833070) — техническое описание

Дизельная горелка Elco VL 3.360 D — промышленный серийный модуль для сжигания бытового сверхлегкого дизельного топлива. Предназначена для стационарных и мобильных котельных решений мощностью от 170 до 360 кВт. Горелка выполнена в двухступенчатом исполнении с короткой пламенной трубой длиной 180 мм, что обеспечивает устойчивое горение и возможность точной подстройки под теплогенератор. Бренд: Elco (Италия). Артикул: 3833070.

Ключевые технические характеристики

• Вид топлива: дизельная
• Мощность: 170–360 кВт
• Исполнение: двухступенчатая
• Длина пламенной трубы: 180 мм
• Тип пламенной трубы: короткая
• Электропитание: 220 В
• Электродвигатель: 300 Вт
• Потребляемая электрическая мощность: 540 Вт
• Расход топлива: 20.2–30.3 кг/ч
• Противодавление: 0–4 мбар
• Класс пылевлагозащиты: IP41
• Уровень шума: 69 дБ
• Рабочая температура: -10…+60 °C
• Вес: 30 кг; Габариты: 75.6×40.6×37 см
• Комплектация: с головой сгорания

Конструкция и состав горелки

Конструкция Elco VL 3.360 D оптимизирована для надёжной длительной эксплуатации и сервисного доступа. Основные узлы и компоненты:

• моноблочная рама с алюминиевым корпусом и пластиковым съёмным кожухом (эргономика и доступ для обслуживания);
• головка сгорания (входит в комплектацию) с системой регулировки положения и сдвижным фланцем для быстрого доступа;
• топливный насос с регулятором давления и входным фильтром;
• мощный вентилятор на электродвигателе 300 Вт и автоматическая воздушная заслонка;
• микропроцессорный блок управления с защитой от перепадов напряжения и автоматикой перезапуска;
• звукоизоляционный кожух и шумоглушитель, обеспечивающие уровень шума не более 69 дБ.

Эксплуатация и обслуживание

1. Условия установки: непыльное сухое помещение с естественной или принудительной вентиляцией; температура окружающей среды в диапазоне -10…+60 °C.
2. Электроподключение: однофазное питание 220 В, номинальная потребляемая мощность 540 Вт. Класс защиты корпуса IP41.
3. Режимы работы: автоматический двухступенчатый режим с контролем горения микропроцессором.
4. Плановое обслуживание: проверка и очистка входного фильтра, замена форсунки и топливного фильтра по графику, проверка уплотнений и состояния головки сгорания, проверка работоспособности вентилятора и автоматики не реже одного раза в год при интенсивной эксплуатации.
5. Рекомендации по топливу: применять бытовое сверхлегкое дизтопливо с обслуживанием фильтрации для предотвращения засорения насоса.

Преимущества

• высокая производительность при компактных габаритах (75.6×40.6×37 см, 30 кг);
• экономный расход топлива: 20.2–30.3 кг/ч в зависимости от нагрузки;
• низкий уровень выбросов и шум 69 дБ благодаря звукоизоляции и оптимизированной головке;
• удобство обслуживания — сдвижной фланец и съёмный кожух;
• автоматическая защита и перезапуск блока автоматики при перепадах напряжения;
• широкий диапазон противодавления (0–4 мбар) для интеграции в разные типы топочных камер.

Примеры реального использования

• Промышленные котельные для поддержания технологической температуры в производственных цехах (мощность 200–350 кВт).
• Коммунально‑бытовые установки и резервные источники тепла в котельных жилых комплексов и социальных объектов.
• Теплогенераторы и мобильные отопительные установки для строительных площадок и временных объектов.
• Замена и модернизация устаревших горелочных блоков в паровых и водогрейных котлах, требующих мощности в диапазоне 170–360 кВт.

Для каких котлов подходит

Elco VL 3.360 D совместима с широким спектром котлов и теплогенераторов: напольные водогрейные котлы, кожухотрубные и стальные котлы малого и среднего паропроизводства, модификации с топочной камерой, рассчитанные на мощность 170–360 кВт. Благодаря короткой пламенной трубе и сдвижному фланцу горелка легко адаптируется к конструктивным особенностям теплообменников.

FAQ (часто задаваемые вопросы)

Какая минимальная мощность для корректной работы?

Минимальная номинальная ступень — около 170 кВт. Для стабильного горения рекомендуется подбор горелки по тепловой нагрузке котла.

Какой расход топлива при средней нагрузке?

В рабочем диапазоне расход составляет 20.2–30.3 кг/ч, в зависимости от выбранной ступени и режима работы.

Нужна ли отдельная вентиляция помещения?

Да, требуется достаточная вентиляция помещения установки и защита от пыли и коррозионно‑активных паров.

Какие сервисные операции наиболее важны?

Регулярная очистка/замена фильтра, проверка форсунок и состояния головки сгорания, тест автоматики и состояния вентилятора.

Можно ли интегрировать с системами автоматизации котельной?

Да, блок автоматики поддерживает стандартные сигналы управления и защиту при перепадах питания.
