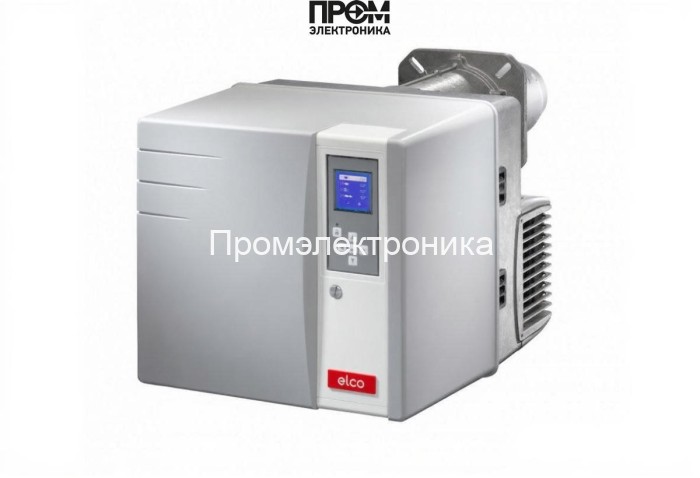

Дизельная горелка Elco VL 3.360 D KL — техническое описание

Дизельная горелка Elco VL 3.360 D KL (арт. 3833071) — промышленный двухступенчатый агрегат для стационарных котлов и теплогенераторов. Предназначена для сжигания дизельного топлива в установках, соответствующих стандартам EN303 и DIN4794 / DIN30697. Конструкция и комплектующие обеспечивают стабильную работу при рабочих температурах от -10 до +60 °C, допускаемом противодавлении топлива от 0 до 4 мбар и питании от сети 220 В.

Ключевые технические характеристики

• Вид топлива: дизельная
• Мощность: 170–360 кВт (двухступенчатая регулировка)
• Расход топлива: 14.5–30.3 кг/ч
• Тип пламенной трубы: удлинённая, длина 320 мм
• Электропитание: 220 В, потребляемая мощность 540 Вт
• Электродвигатель вентилятора: 300 Вт
• Класс пылевлагозащиты: IP41
• Уровень шума: 69 дБ (съёмный звукоизолирующий кожух из полипропилена)
• Вес: 30 кг; габариты: 89.6×40.6×37 см
• Страна бренда: Италия
• Комплектация: с головой сгорания, комплект электрооборудования, комплект для монтажа

Конструкция и состав горелки

• Огневая голова — удлинённого типа, с жаропрочной камерой и оптимизированной формой струи для снижения образования NOx.
• Воздушный вентилятор — высокоэффективный, приводится в действие электродвигателем 300 Вт, обеспечивает необходимый напор воздуха для стабильного горения.
• Система подачи топлива — механическое распыление через форсунку, обеспечивающее повторяемую фактуру факела в заданном диапазоне расхода.
• Электроника управления — контроллер TCH 2xx с системой MDE2 для считывания рабочих сообщений и параметров; датчик контроля пламени MZ 770 S.
• Привод воздушной заслонки — серводвигатель STE 4,5, с автоматическим закрытием при паузе/отключении для сохранения тепла.
• Кожух и монтажный комплект — съёмный звукоизолирующий кожух, закрытый корпус класса IP41 и все элементы для быстрого монтажа.

Преимущества

• Широкий диапазон мощности 170–360 кВт — подходит для среднего и крупного теплового оборудования.
• Низкие выбросы (класс II по EN267) благодаря специально сконструированной огневой голове.
• Экономичное энергопотребление и оптимизированный расход топлива (14.5–30.3 кг/ч).
• Надёжная автоматика и система диагностики MDE2 — упрощают пуск, наладку и оперативное техническое обслуживание.
• Пониженный уровень шума благодаря звукоизолирующему кожуху (69 дБ).
• Устойчивость к изменению внешних условий — стабильная работа при колебаниях напряжения и температуры.

Области применения — примеры реального использования

• Промышленные котельные — подпитка технологического пара и горячей воды на производственных участках.
• Коммунально-бытовые котельные — отопление многоквартирных комплексов и административных зданий.
• Теплогенераторы на промплощадках — обеспечение теплом и технологическим паром цехов, складов и ангаров.
• Резервные установки — в системах бесперебойного теплоснабжения на объектах с критическими процессами.

Совместимость: для каких котлов подходит

Совместима с котлами и теплогенераторами, спроектированными под стандарты EN303, DIN4794 и DIN30697. Подходит для водогрейных и паровых котлов соответствующей мощности, где допустимо использование удлинённой пламенной трубы и механического распыла топлива.

Эксплуатация и обслуживание

• Пуск и наладка выполняются через контроллер TCH 2xx; хранение настроек в течение всего отопительного сезона.
• Регулярная проверка состояния форсунки и датчика MZ 770 S — рекомендуется проводить раз в сезон или по наработке моточасов.
• Очистка воздушного фильтра вентилятора и проверка электрических соединений — ежемесячно при интенсивной эксплуатации.
• Рекомендованное рабочее окружение — без агрессивных паров, пыли и повышенной влажности; допустимая температура от -10 до +60 °C.
• При низком напряжении предусмотрено защитное отключение и последующий автоматический запуск после восстановления питания.

FAQ — часто задаваемые вопросы

Какая минимальная/максимальная мощность горелки?

170 кВт — минимальная ступень, 360 кВт — максимальная ступень (двухступенчатая регулировка).

Какой расход топлива при максимальной нагрузке?

При максимальной нагрузке расход достигает порядка 30.3 кг/ч, при минимальной — около 14.5 кг/ч.

Подходит ли для паровых котлов?

Да, совместима с паровыми котлами при соблюдении требований по пламенной трубе и нормативам EN/DIN.

Какие требования к электрической сети?

Питание 220 В; суммарное потребление электрической мощности порядка 540 Вт.

Какой класс защиты корпуса?

IP41 — корпус защищён от попадания посторонних предметов и ограниченно защищён от влаги.

Покупка и сервис

Для выбора подходящей комплектации, быстрой поставки и гарантийного обслуживания рекомендуется покупать оборудование у проверенного поставщика — компании Промэлектроника. По вопросам коммерческой и технической поддержки обращайтесь: sales@prom-elec.com. Компания обеспечивает поставку в комплекте с монтажными элементами и базовой наладкой.

Дизельная горелка Elco VL 3.360 D KL — надёжное техническое решение для объектов, где требуется стабильная, экономичная и экологически контролируемая подача тепла в диапазоне 170–360 кВт.
