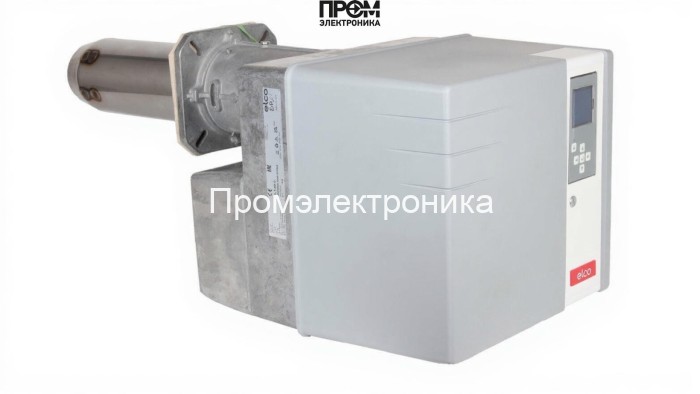

Дизельная горелка Elco VL 3.290 D KL

Дизельная горелка Elco VL 3.290 D KL — техническое описание и эксплуатационные рекомендации

Дизельная горелка Elco VL 3.290 D KL (арт. 3833073) разработана для промышленного и коммунально‑бытового применения в системах теплоснабжения. Конструкция и автоматика обеспечивают двухступенчатое управление мощностью в диапазоне 130–290 кВт, устойчивое горение и высокую энергетическую эффективность при минимальных выбросах. Горелка спроектирована с учетом требований безопасности и совместимости с котлами, соответствующими нормативам EN303, DIN4794 и DIN30697.

Краткие технические характеристики

• Вид топлива: дизельная
• Мощность горелки: от 130 до 290 кВт
• Исполнение: двухступенчатая
• Тип пламенной трубы: удлиненная, длина 320 мм
• Электропитание: 220 В
• Электродвигатель: 250 Вт
• Потребляемая электрическая мощность: 540 Вт
• Расход топлива: 11.8–19.9 кг/ч
• Противодавление: от 0 до 3 мбар
• Класс пылевлагозащиты: IP41
• Уровень шума: 69 дБ (с шумоглушителем)
• Вес: 30 кг
• Габариты: 89.6×40.6×37.9 см
• Тип соединения: Rp 3/8"
• Рабочая температура: от -10 до +60 °C
• Страна бренда: Италия

Конструкция и состав горелки

Elco VL 3.290 D KL выполнена в моноблочном корпусе с удобным доступом для обслуживания. В состав горелки входят:

• голова сгорания (удлинённая пламенная труба, 320 мм);
• механическая форсунка для распыления топлива;
• дутьевой вентилятор для нагнетания воздуха;
• привод воздушной заслонки — серводвигатель STE 4,5;
• датчик контроля пламени MZ 770 S;
• блок управления и безопасности TCH 2xx с системой MDE2 для сохранения данных и диагностики;
• съемный шумоизолирующий кожух из полипропилена и звукопоглощающий материал в шумоглушителе;
• комплект электрооборудования и монтажный набор.

Преимущества и эксплуатационные достоинства

• Высокий КПД и экономный расход топлива (11.8–19.9 кг/ч) благодаря оптимизированной огневой голове.
• Снижение выбросов NOx до уровня класса II EN267 — соответствует современным экологическим требованиям.
• Надежная работа при колебаниях напряжения, защита при падении сети и автоматический перезапуск.
• Удобство обслуживания: быстрый доступ к узлам, сохранение настроек на отопительный сезон.
• Низкий уровень шума (примерно 69 дБ) за счёт шумоизолирующего кожуха и материала шумоглушителя.
• Широкий температурный диапазон эксплуатации: от -10 до +60 °C.

Области применения и совместимость с котлами

Горелка предназначена для оснащения стальных и чугунных котлов, теплогенераторов и промышленных установок, соответствующих стандартам EN303, DIN4794 и DIN30697. Подходит для:

1. промышленных и коммерческих котельных;
2. предприятий пищевой, химической и текстильной отрасли;
3. объектов ЖКХ, котельных микрорайонов и зданий с централизованным теплоснабжением;
4. резервных систем отопления и теплоснабжения.

Реальные примеры использования

• Котельная промзоны: замена устаревших горелок на Elco VL 3.290 D KL снизила расход топлива на 6–9% и уменьшила количество аварийных остановок.
• Коммунальный объект: установка в блочной котельной обеспечила стабильную подачу теплоносителя при перепадах напряжения и сократила шум в машинном зале.
• Теплогенератор на производстве: компактная моноблочная конструкция позволила быстро интегрировать горелку в существующий котёл без значительных модификаций.

Обслуживание и эксплуатация

• Регламентные работы: визуальный осмотр, проверка форсунки и датчика пламени, чистка воздухоотводов и шумоглушителя.
• Рекомендуемый интервал: ежемесячная проверка в отопительный сезон, плановое ТО — не реже 1 раза в год.
• Частоисполняемые операции: проверка наличия топлива, контроль сопротивления обмоток электродвигателя, тестирование блока TCH 2xx и сохранение логов MDE2.
• Работы должны проводить квалифицированные специалисты с соблюдением мер безопасности и требований по электробезопасности.

FAQ — частые вопросы

• Можно ли эксплуатировать горелку на другом типа дизтоплива? Рекомендуется использовать рекомендованные производителем марки дизельного топлива; изменения влияют на распыление и стабильность горения.
• Требуется ли модернизация котла перед установкой? Как правило, достаточно обеспечить монтажный комплект и соответствие присоединительных размеров (Rp 3/8"), а также условия работы по давлению и обратному давлению (0–3 мбар).
• Какова ожидаемая экономия топлива? Экономичность зависит от режима работы, но при корректной настройке отмечается снижение расхода по сравнению с устаревшими моделями.
• Можно ли использовать горелку при отрицательных температурах? Да — рабочая температура от -10 °C; при более низких температурах требуется организация подогрева топлива и защитных узлов.
• Какие меры по шумоподавлению рекомендуются? Дополнительно можно применять внешние шумопоглощающие экраны и изолировать коммуникации в машинном зале.

Заключение: дизельная горелка Elco VL 3.290 D KL — надёжное техническое решение для модернизации и создания эффективных тепловых пунктов. Для подбора, поставки и сервисного обслуживания оборудования обращайтесь в компанию Промэлектроника: sales@prom-elec.com. Специалисты компании помогут с подбором комплектации, монтажом и настройкой под конкретный котёл в соответствии с нормативами EN и DIN.
