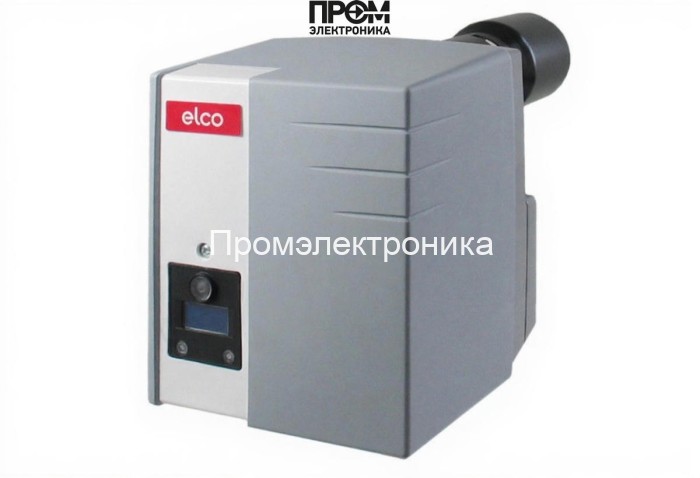

Дизельная горелка Elco VL 2.200 KL — техническое описание

Дизельная горелка Elco VL 2.200 KL спроектирована для надёжной и эффективной работы в промышленных котельных и пиковых тепловых установках. Одноступенчатое исполнение обеспечивает простоту управления и надёжность при работе в диапазоне тепловой мощности 130–200 кВт. Конструкция ориентирована на минимизацию простоев и упрощённое сервисное обслуживание с сохранением высокой энергоэффективности и низких выбросов.

Ключевые узлы и составные детали

В конструкцию горелки входят следующие основные элементы, прямо влияющие на безопасность, стабильность и КПД установки:

• Топливный насос — обеспечивает дозированную подачу сверхлегкого дизельного топлива при требуемом давлении и защищён от гидроударов.
• Форсунки — механические распылители, обеспечивающие оптимальное распределение топлива в камере сгорания и стабильность факела.
• Датчик пламени — непрерывный мониторинг горения, мгновенное аварийное отключение при прерывании факела.
• Топочный автомат (блок управления) — микропроцессорная логика TCH-серии для управления циклом розжига, защит и диагностики.
• Трансформатор розжига — формирует высоковольтные импульсы для электродов при пуске, обеспечивая надёжный старт горелки.
• Реле давления — контроль давления топлива/воздуха, предотвращает работу при некорректных параметрах и защищает насос и форсунки.
• Сервопривод — ответственный за регулирование подачи воздуха/позиционирование клапана в системах с переменным расходом.
• Клапан — предохранительный и запорный узел на линиях топлива, реализует быстродействующее перекрытие в аварийных ситуациях.
• Электроды — элементы розжига и контроля за стабильностью искры и начальным формированием пламени.

Эксплуатационные характеристики и преимущества

• Проектная мощность 130–200 кВт, расход топлива 11–16.9 кг/ч, питание 220 В — комбинация для высокопроизводительных средних котлов.
• Корпус класса защиты IP21, обеспечивает защиту электрических узлов от механических воздействий в котельной среде.
• Простая интеграция с котлами через универсальный фланец и возможность работы при противодавлении 0–1.5 мбар.
• Модульный подход к сервису: замена форсунки, топливного насоса и датчика пламени без демонтажа основного узла.
• Разработана с учётом современных экологических норм — стабильное сгорание и пониженные выбросы NOx при корректной настройке.

Рекомендации по обслуживанию

• Плановая проверка датчика пламени, состояния электродов и трансформатора розжига каждые 500–1000 моточасов.
• Очистка и при необходимости замена форсунок и фильтров топлива по регламенту для поддержания эффективного распыла.
• Контроль работы реле давления и состояния топливного насоса для предотвращения гидроударов и декалинации системы.

Технические параметры (основные)

• Тип топлива: дизельное (сверхлёгкое)
• Мощность: 130–200 кВт
• Питание: 220 В; электродвигатель 130 Вт; потребляемая мощность 290 Вт
• Расход топлива: 11–16.9 кг/ч; противодавление 0–1.5 мбар
• Класс защиты: IP21; уровень шума: 65 дБ; вес: 18 кг

Elco VL 2.200 KL — решение для инженерных систем, где требуется сочетание надёжности, простоты обслуживания и соответствия современным требованиям энергоэффективности и экологии.
