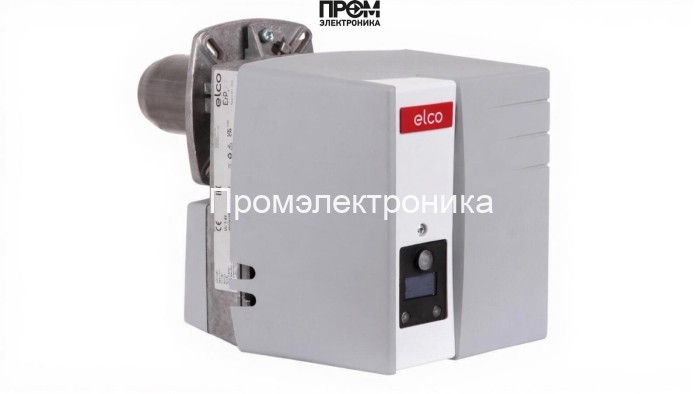

Дизельная горелка Elco VL 1.42

Дизельная горелка Elco VL 1.42, арт. 3832616 — техническое описание

Дизельная горелка Elco VL 1.42 (бренд: Elco, страна бренда: Италия) — это вентиляторная однофазная одноступенчатая горелка для теплогенерирующих установок мощностью от 20 до 42 кВт. Разработана для эксплуатации в бытовых и промышленных котельных, соответствует требованиям по эмиссии (низкое содержание NOx, класс II по EN267) и совместима с котлами по стандартам EN303, DIN4794, DIN30697, EN621.

Ключевые технические характеристики

• Вид топлива: дизельная
• Мощность: 20–42 кВт
• Исполнение: одноступенчатая
• Электропитание: 220 В
• Потребляемая электрическая мощность: 195 Вт
• Расход топлива: 1.7–3.5 кг/ч
• Противодавление дымовых газов: 0–0.9 мбар
• Класс пылевлагозащиты: IP21
• Уровень шума: 55 дБ
• Вес: 10 кг
• Габариты (Д×Ш×В): 55.1×29.9×29.4 см
• Тип соединения: Rp 3/8"
• Комплектация: с головкой сгорания (в комплект входит головка с дефлектором)

Конструкция и состав горелки

Горелка Elco VL 1.42 собрана в моноблочном кубическом корпусе и включает следующие узлы:

• электродвигатель и вентилятор с шумопоглощающим кожухом;
• шестеренчатый самовсасывающий насос с регулятором давления топлива;
• форсунка и головка сгорания с дефлектором;
• электромагнитные клапаны и шланги топлива;
• воздухозаборник и система подачи воздуха;
• блок автоматического управления и безопасности (TCH1xx) с дисплеем;
• датчик контроля пламени (FTEB) и комплект электрооборудования;
• фланец крепления с теплоизолирующей прокладкой; по заказу — 7-контактный разъем и набор для внешнего воздухозабора.

Преимущества и эксплуатационные особенности

• Надёжность автоматики: встроенный блок TCH1xx обеспечивает защиту при перепадах напряжения и автоматический перезапуск после восстановления сети.
• Экономичность: расход топлива 1.7–3.5 кг/ч и оптимизированная вентиляция снижают эксплуатационные затраты.
• Компактность и лёгкость: масса 10 кг и компактные габариты упрощают монтаж и сервис.
• Низкий уровень шума (55 дБ) и корпус с шумопоглощением — комфортная работа в помещениях котельной.
• Гибкость установки: регулировка глубины установки узла горения позволяет адаптировать горелку к геометрии топки.
• Соответствие стандартам и низкие выбросы NOx — пригодна для строгих требований по экологии и технике безопасности.

Реальные примеры использования

• Котельная частной коттеджной застройки: горелка Elco VL 1.42 используется для отопления здания площадью до 300 м² в режиме однофазной сети 220 В, обеспечивает стабильный тепловой поток и экономичный расход дизеля.
• Малое производство или мастерская: подключение к теплоаккумулятору и промывным системам с противодавлением до 0.9 мбар, эффективный розжиг и стабильная работа при средней загрузке.
• Резервные тепловые установки на объектах с нерегулярной нагрузкой — благодаря автоматике и самовсасывающему насосу обеспечивается готовность к пуску при подаче топлива.

Обслуживание и эксплуатация

1. Ежемесячная проверка состояния форсунки и шлангов топлива: при необходимости — замена форсунки и фильтров.
2. Проверка работы датчика пламени (FTEB) и блока управления; обновление настроек при замене комплектующих.
3. Очистка воздухозаборника и проверка вентилятора каждые 3–6 месяцев в зависимости от запылённости.
4. Контроль уровня давления топлива у насоса и проверка уплотнений фланца при сервисных работах.
5. Периодическое тестирование на устойчивость розжига и контроля пламени перед отопительным сезоном.

Для надёжного сервиса рекомендуется использовать оригинальные запасные части и протоколировать все сервисные вмешательства.

Совместимость с котлами

Горелка разработана для установки на котлы и теплогенераторы, соответствующие стандартам EN303, DIN4794, DIN30697 и EN621. Подходит для бытовых и малых промышленных котлов с топкой, рассчитанной на противодавление до 0.9 мбар. Перед монтажом необходимо сверить геометрию фланца и обеспечить соответствующий проход воздуха и дымохода.

FAQ — частые вопросы

• Подходит ли горелка для настенного котла? Да, если конструкция котла допускает установку вентиляторной горелки и соответствует требованиям по фланцу и противодавлению.
• Какие расходные материалы менять чаще всего? Форсунка, фильтры топлива, уплотнители и в редких случаях электромагнитные клапаны — в зависимости от качества топлива.
• Нужен ли стабилизатор напряжения? Рекомендуется при частых перепадах сети, однако блок TCH1xx обеспечивает базовую защиту и автоматический перезапуск.
• Можно ли уменьшить уровень шума? Установка дополнительного шумопоглощающего кожуха и качественное крепление фланца снижают акустическое воздействие.
• Какова гарантия на оборудование? Условия гарантии уточняются у поставщика; при покупке у официального партнёра предоставляется сервисная поддержка.

Купить дизельную горелку Elco VL 1.42 можно у компании Промэлектроника — официальный поставщик и сервисный партнёр. Для заказа и консультации: sales@prom-elec.com. Рекомендуем уточнять конфигурацию и дополнительные опции (7‑контактный разъём, набор для внешнего воздухозабора) при оформлении заказа.
