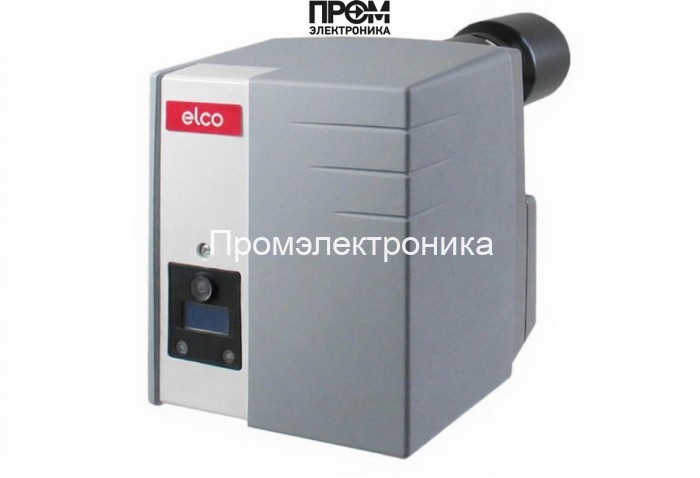

Техническое описание дизельной горелки Elco VL 04 540 DP

Дизельная горелка Elco VL 04 540 DP — промышленный модуль для котельных и технологических установок, рассчитанный на работу в диапазоне мощности от 166 до 540 кВт. Конструкция ориентирована на длительную эксплуатацию в режиме ступенчатого регулирования, с учётом требований эффективности и безопасности. Установленное электропитание — 220 В, номинный электродвигатель — 480 Вт, суммарная потребляемая мощность до 650 Вт. Расход топлива в типичных режимах составляет 25.3–45.5 кг/ч, рабочая температура — от -10 до +60 °C, допустимое противодавление в камере сгорания — 0–5 мбар, уровень звукового давления при работе — ≤ 74 дБ.

Ключевые технические характеристики

• Тип топлива: дизельное
• Мощность: 166–540 кВт
• Ступенчатая регулировка мощности
• Электропитание: 220 В, частота 50/60 Гц
• Электродвигатель привода: 480 Вт
• Макс. потребление электроэнергии: 650 Вт
• Расход топлива: 25.3–45.5 кг/ч
• Рабочая температура: −10…+60 °C
• Противодавление: 0–5 мбар
• Страна бренда: Италия

Основные узлы и комплектующие

Горелка спроектирована как интегрированный блок с быстрым доступом к сервисным узлам. В техническом описании выделены ключевые компоненты, критичные для работы и обслуживания:

• топливный насос — дозирующий элемент с регулируемой подачей топлива, обеспечивающий стабильное давление на форсунки;
• форсунки — распыляющий узел с контролем факела и оптимальной дисперсией топлива;
• датчик пламени — система мониторинга пламени с быстрым откликом и сигнализацией отказа;
• топочный автомат — блок управления горением (автоматика MDE2), реализующий алгоритмы запуска, контроля и защиты;
• трансформатор розжига — источник высокого напряжения для инициирования искры на электродах;
• электроды — искровые элементы для устойчивого поджига топливно-воздушной смеси;
• реле давления — защитный элемент контроля давления в топливной системе и камере сгорания;
• сервопривод — узел позиционирования воздушной заслонки и регулировки подачи воздуха;
• клапан — запорный компонент в топливной магистрали, обеспечивающий герметичность при останове.

Конструкция и технические решения

Корпус выполнен в монолитном исполнении с сервисным кожухом, обеспечивающим доступ к насосу, форсункам и автоматике без демонтажа основных элементов. Система автоматики реализует защиту по пламени, по давлению и по перегрузке электродвигателя. Модульный подход к конструкции уменьшает время простоя при обслуживании: замена форсунок, электрогенератора искры или топливного насоса производится быстро и с минимальным набором инструментов.

Эксплуатация и техническое обслуживание

• Регулярная проверка состояния форсунок и электрода — каждые 3 месяца при интенсивной эксплуатации;
• Контроль топливного фильтра и давления на насосе — ежемесячно;
• Проверка корректной работы датчика пламени и реле давления после каждого запуска;
• Профилактическая диагностика блока автоматики и трансформатора розжига — ежегодно.

Elco VL 04 540 DP предназначена для промышленных котельных, тепловых пунктов и резервных систем отопления, где важна надёжность, простота обслуживания и соответствие современным стандартам эффективности. Технически обоснованный состав узлов обеспечивает предсказуемую работу и снижает риски вынужденных простоев.
