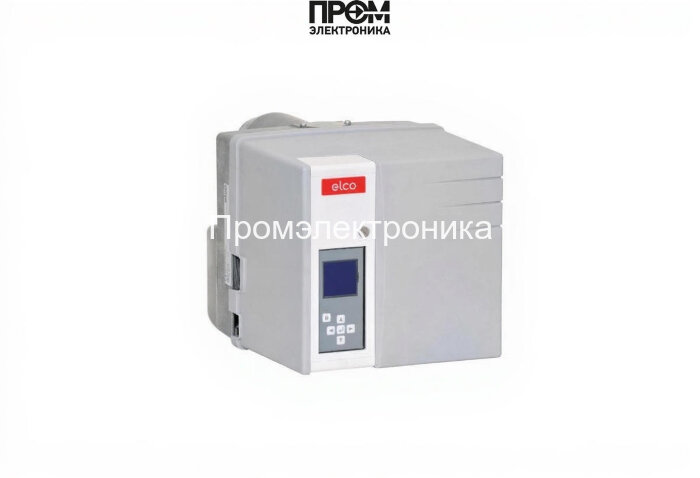

Дизельная горелка Elco VB2.77 VD

Техническое описание дизельной горелки Elco VB2.77 VD

Elco VB2.77 VD — двухступенчатая дизельная горелка промышленного класса, спроектированная для надёжной и эффективной работы в котлах и теплогенераторах мощностью 45–77 кВт. Описание составлено в строгом техническом стиле с акцентом на конструктивные элементы, функциональные узлы и требования к эксплуатации. Продукт соответствует требованиям снижения выбросов при технологии «голубого пламени» и оснащён современным блоком управления для диагностики и безопасного пуска/остановки.

Основные узлы и комплектующие

• Топливный насос — высокопроизводительный насос подачи топлива с регулировкой подачи и защитой от гидроударов, рассчитан на работу с лёгкими дизельными фракциями.
• Датчик пламени — электрокатодный/оптический сенсор контроля наличия устойчивого факела для исключения неполного сгорания и аварийной остановки.
• Топочный автомат — микропроцессорный модуль управления MDE2 с индикацией состояния, контролем последовательности операций и аварийных кодов.
• Трансформатор розжига — высоковольтный узел для инициации искрового разряда, оптимизированный по энергопотреблению и ресурсам электродов.
• Реле давления — контролирует противодавление в камере сгорания, обеспечивает срабатывание защитных алгоритмов при отклонениях от допустимых значений.
• Форсунки (распылители) — комплект форсунок для точного распыления топлива, обеспечивающий стабильный факел и минимизацию эмиссии.
• Сервопривод — механизм управления заслонками и положением фланца/головки для точной подстройки воздушно-топливной смеси.
• Клапан — электромагнитный запорный клапан топливной линии с быстродействующей блокировкой подачи при отказе автоматики.
• Электроды — зажигающие и ионизационные электроды с рассчитанным зазором для стабильного розжига и детекции пламени.

Технические требования и рекомендации

• Подключение питания 220 В с выделенной линией и защитой от перенапряжений.
• Топливная магистраль должна быть оснащена фильтрами грубой и тонкой очистки, соединение Rp 3/8".
• Контроль и калибровка форсунок и электродов при вводе в эксплуатацию и далее по регламенту каждые 2–3 месяца.
• Проверка работы реле давления и датчика пламени при каждом плановом обслуживании для предотвращения аварийных режимов.
• Рекомендуемые условия эксплуатации: температура от −10 до +50 °C, противодавление в камере 0–4.4 мбар.

Параметры эксплуатации и безопасность

• Уровень шума и электропотребление соответствуют промышленным нормам; предусмотреть виброизоляцию при монтаже.
• Обеспечить доступ к сервисным узлам: насос, форсунки, трансформатор розжига и блок автоматики для оперативного обслуживания.
• Применять только оригинальные компоненты при ремонте: топливный насос, форсунки, клапан и серворазъёмы для сохранения гарантированных параметров горения.

Техническое описание ориентировано на специалистов по монтажу и сервису котельного оборудования, обеспечивает ясную картину состава горелки и ключевых рабочих узлов для корректной установки, диагностики и обслуживания.
