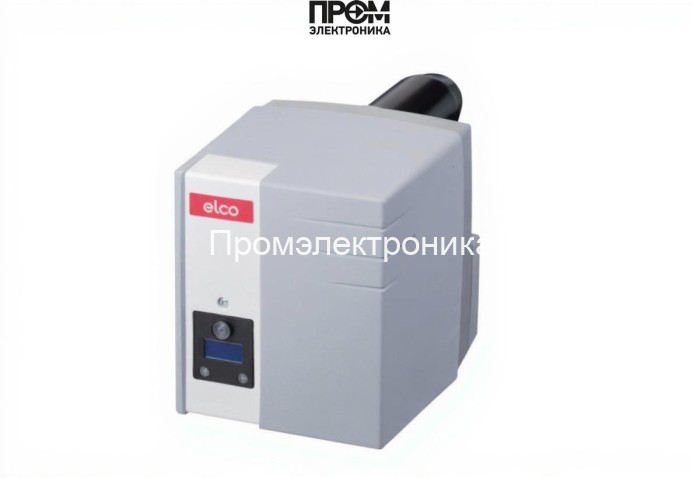

Дизельная горелка Elco VB 1.30

Дизельная горелка Elco VB 1.30 — техническое описание и состав узлов

Дизельная горелка Elco VB 1.30 — компактное и надёжное топочное устройство для котельных малой и средней мощности. Модель обеспечивает диапазон тепловой мощности 22–30 кВт при расходе топлива 1.9–2.5 кг/ч и рассчитана на питание 220 В. Конструкция ориентирована на долговременную эксплуатацию: моноблочная компоновка, корпус с классом защиты IP21 и шумовой характеристикой ≤59 дБ.

Ключевые технические параметры

• Мощность: 22–30 кВт
• Тип: одноступенчатая, жидкотопливная (дизель)
• Электропитание: 220 В, потребляемая мощность 207 Вт
• Расход топлива: 1.9–2.5 кг/ч
• Противодавление: 0–0.8 мбар
• Класс защиты: IP21
• Уровень шума: ≤59 дБ
• Вес/габариты: 12 кг; 54.3×22.9×29.4 см
• Топливное присоединение: Rp 3/8", 7‑полюсный разъём питания

Состав и функциональное назначение основных узлов

• Топливный насос — обеспечивает стабильную подачу дизтоплива и поддержание рабочего давления в магистрали для равномерной работы форсунок.
• Датчик пламени — контролирует наличие и качество факела, встраивается в блок безопасности; при неустойчивом горении инициирует остановку и аварийную сигнализацию.
• Топочный автомат — обеспечивает логику последовательности розжига, контроля и остановки; реализует защитные алгоритмы и интерфейс подключения к внешней автоматике.
• Трансформатор розжига — формирует высоковольтный импульс для электродов, гарантируя стабильный и быстрый поджиг топливно-воздушной смеси.
• Реле давления — контролирует давление в топливной системе или дымовой трубе (при необходимости), предотвращая работу при аварийных значениях.
• Форсунки — обеспечивают распыл топлива с оптимальной факельной характеристикой; точный подбор форсунки критичен для КПД и выбросов.
• Сервопривод — управляет положением заслонок и подачей воздуха/топлива для стабильной смеси и регулировки мощности (в пределах одноступенчатой модели — позиционирование при установке).
• Клапан — газо/топливный электромагнитный запорный элемент, обеспечивающий безопасное перекрытие подачи топлива при остановке или аварии.
• Электроды — выполняют функции розжига и/или контроля ионизационного тока при контроле пламени, взаимодействуют с трансформатором розжига и датчиком пламени.

Особенности эксплуатации и обслуживание

• Рекомендуемые проверки: визуальная инспекция ежемесячно, очистка головки и проверка форсунки каждые 3–6 месяцев, годовая сервисная диагностика блока управления и датчика пламени.
• Использовать фильтрацию топлива и поддерживать систему подогрева топлива при низких температурах для предотвращения засорения и кавитации насоса.
• При интеграции в современную систему управления предусмотреть интерфейс для удалённого мониторинга и совместимость с BMS/IoT‑гейтвеями для улучшения энергоэффективности и предиктивного обслуживания.

Преимущества

• Компактность и простота монтажа; стандартизированные присоединения.
• Надёжная автоматическая защита и прозрачная логика топочного автомата.
• Оптимизированная головка с низкими выбросами NOx и высоким КПД горения.
• Удобство сервисного обслуживания за счёт доступного расположения ключевых узлов.

Elco VB 1.30 — решение для тех, кто ищет баланс компактности, надежности и технологичной автоматизации в сегменте дизельных горелок мощностью 22–30 кВт.
